Návrh a provoz teplovzdušných jednotek Robur

Teplovzdušné jednotky Robur představují spolehlivé řešení pro vytápění průmyslových a komerčních objektů. Jejich hlavní předností je schopnost efektivně ohřívat velké prostory s vysokou účinností a minimální tepelnou setrvačností. Ač jde o systém, který vyniká svou jednoduchostí a spolehlivostí, i zde je potřeba dodržet několik zásad, které vedou ke spolehlivému provozu. Těmi jsou vhodný návrh, instalace a údržba.

Návrh systému s plynovými ohřívači vzduchu

Při návrhu topného systému s nástěnými plynovými ohřívači je třeba vzít v úvahu tři základní body:

▶ Stanovení potřeby tepla pro vytápění
▶ Volba typu a počtu plynových ohřívačů
▶ Umístění plynových ohřívačů

Stanovení potřeby tepla pro vytápění - požadovaný výkon plynových jednotek

Požadovaný výkon zdroje pro vytápění vychází z tepelné ztráty objektu. Stanovení tepelné ztráty představuje komplexní výpočet definovaný ČSN. Tato hodnota bývá dohledatelná v projektové dokumentaci nebo v průkazu energetické náročnosti budovy. Pokud není tato hodnota k dispozici lze vycházet z výkonu stávajících jednotek u rekonstrukcí, anebo je lze nahradit zjednodušeným výpočtem pro odhad požadovaného výkonu. Pro odhad výkonu lze také použít online kalkulátor.

Jeden z obecných způsobů návrhu výkonu a počtu jednotek Robur vychází z objemu prostoru. U teplovzdušného vytápění je klíčové zajistit, aby jednotka byla schopná v přiměřeném čase rovnoměrně ohřát vzduch v celé hale. Obvyklý výpočet zahrnuje stanovení objemu haly a násobení doporučenou hodnotou kW/m³, která zohledňuje výpočtovou teplotu v regionu, hodnotu izolace, typ využití prostoru  a požadovanou vnitřní teplotu. Ke stanovenému výkonu je vhodné přidat výkonovou rezervu pro krátkodobé zvýšení tepelných ztrát, například při otevření vrat, větrání nebo při přechodných provozních změnách. Zkušený technik dokáže tímto způsobem relativně přesně odhadnout požadovaný výkon.

Jednotky Robur jsou dostupné v různých řadách ( Next-R / Next-G  ) od 9 - 87 kW. To umožňuje flexibilní kombinace a potřebné rozložení výkonu téměř pro každý prostor. Více o konkrétních jednotkách najdete v sekci průmyslové vytápění.

Volba typu a počtu plynových jednotek

Jakmile je stanovena spotřeba tepla pro budovu pomocí jedné z metod, je nutné určit správný typ a počet plynových ohřívačů, které mají být instalovány.

Významným parametrem pro volby počtu plynových teplovzušných jednotek je objem proudu vzduchu. Ten se pohybuje v intervelu 2220 - 8670 m³/h v závislosti na typu jednotky. Právě s ním souvisí pojem recirkulace. Ten udává kolikrát za hodinu projde vzduch přes vytápěcí jednotku. Recirkulační koeficient se pohybuje obvykle v intervalu 1 - 5 v závislosti na velikosti a výšce haly i na požadovaném komfortu. Zjednodušeně platí, že čím vyšší je koeficient, tím rovnoměrněji je teplý vzduch distribuován.

V praxi lze požadavky na volbu jednotek shrnout několika jednoduchými body:

• Je vhodnější instalovat větší počet jednotek s nižším výkonem než naopak
• Ve stejné místnosti instalovat plynové ohřívače stejné velikosti
• Zhohlednit technické možnosti instalace (minimální výška, umístění, připojení plynu, elektřiny a kouřovodů)

Jednotky Robur jsou dostupné v různých řadách ( Next-R / Next-G  ) od 9 - 87 kW. To umožňuje flexibilní kombinace a potřebné rozložení výkonu téměř pro každý prostor. Více o konkrétních jednotkách najdete v sekci průmyslové vytápění.

Rozmístění jednotek a proudění vzduchu

S volbou počtu jednotek bezprostředně souvisí jejich umístění. Při umístění jednotek je třeba zohdlednit tri zásadní parametry a to:

• Minimální výška instalace
• Dosah proudu vzduchu
• Tvar a velikost vytápěného prostoru

Doporučená výška od země k základně plynového ohřívače je 2,2 až 3,5 m v závislosti na výkonu plynového ohřívače. Nižší než doporučené výška vede k tomu, že vzduch vstupuje do obývaného prostoru stále vysokou rychlostí. To může způsobit nepohodlí osobám, které jsou tímto jevem ovlivněny. Vyšší než doporučená výška instalace může způsobit stagnaci studeného vzduchu v oblasti blízko podlahy. Proud teplého vzduchu by měl tendenci „proudit“ nad vrstvou studeného vzduchu, což by bránilo rovnoměrné distribuci tepla v obývaném prostoru.

Dosah proudu vzduchu plynového ohřívače je vzdálenost od jeho výstupu, ve které je zbytková rychlost vzduchu rovna nebo menší 0,5 m/s. Dosah proudu vzduchu a jeho průtok závisí na použitém ventilátoru a pohybuje se v rozmezí 13 - 40 m podle výkonové řady jednotky. Konkrétní hodnoty pro danou výkonovou řadu jsou vždy uvedeny v technické dokumentaci. Dosah proudu vzduchu nicméně neoznačuje vytápěnou oblast, ale pouze oblast přímo ovlivněnou pohybem vzduchu vytvářeným ventilátory. Vyhřívaná zóna je ve skutečnosti mnohem větší. Při dostatečném výkonu jednotka ohřeje vzduch v celém prostoru. Správné proudění vzduchu, ale významně zvyšuje rovnoměrné rozložení tepla v místnosti a tím i pocitový komfort. Ukázka správného proudění vzduchu je na obrázkuá níže.

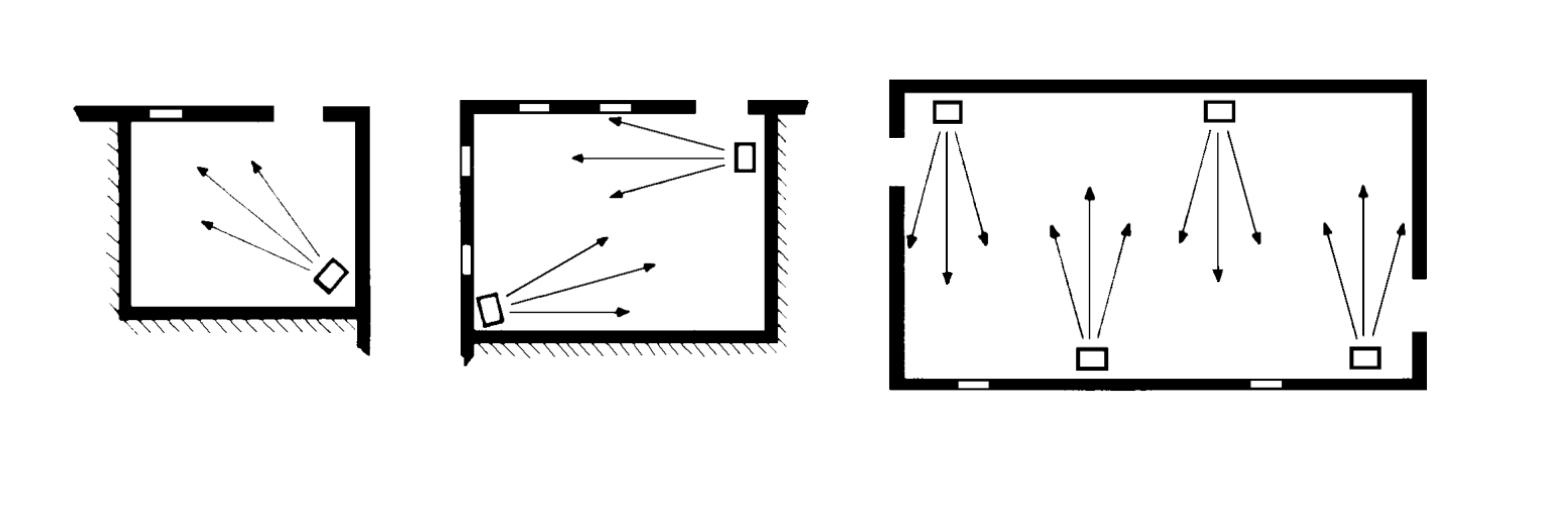

Vysoké stropy a velké objemy mohou vyžadovat kombinaci několika jednotek, jejichž proudění se doplňuje a zabraňuje tak tvorbě studených zón. Směr ohřátého vzduchu a úhel proudění se vždy volí individuálně na základě rozmístění technologie nebo osob na pracovištích. Obecně platí, že jednotky jsou umístěny do rohů tak aby kónický tvar proudu vzduch  pokryl co největší plochu a aby proud vzduchu směřoval k nejvzdálenějšímu místu. Pro správné rozmístění více plynových ohřívačů je nezbytné, aby dosah vzduchu nenarážel nejen na stěny, překážky ale ani do proudu vzduchu jiné jednotky. Ukázky vnodných instalací jsou na obrázku níže.

Obr. 2 Doporučený způsob distribuce vzduchu

Kostrukce výměníků tepla Robur zajišťuje dobrou distribuci tepla, čímž snižuje potřebu instalace destratifikačních ventilátorů. V objektech s velmi vysokým stropem je jejich doplnění i tak vhodné. Destratifikační ventilátory zabraňují hormadění teplého vzduchu pod stropem a tím i snižují potřebu recirkulace.

Instalace a připojení

I montáž jednotek Robur vyžaduje dodržení několika jednoduchých zásad. Jde o řádné připojení plynu, elektřiny a komínu. To musí být samozřejmě provedeno dle platných předpisů a oprávněným technikem.

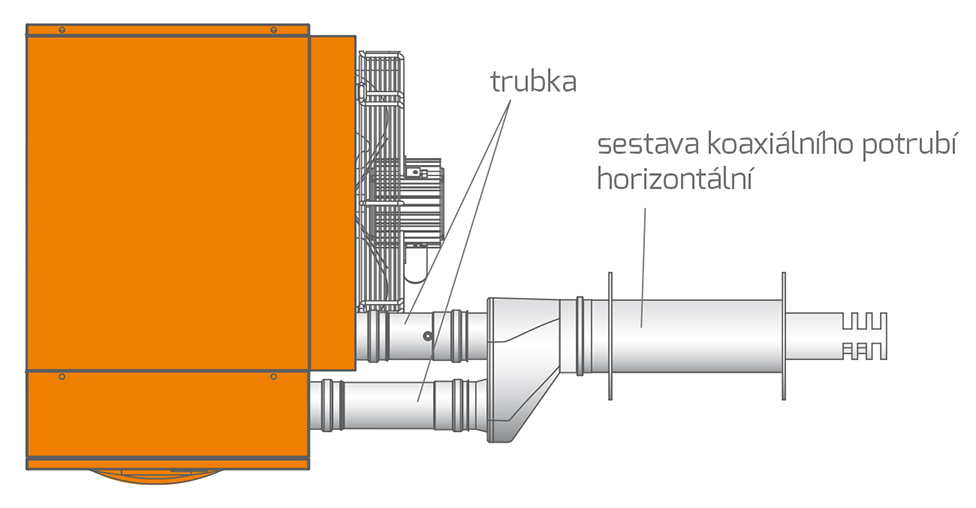

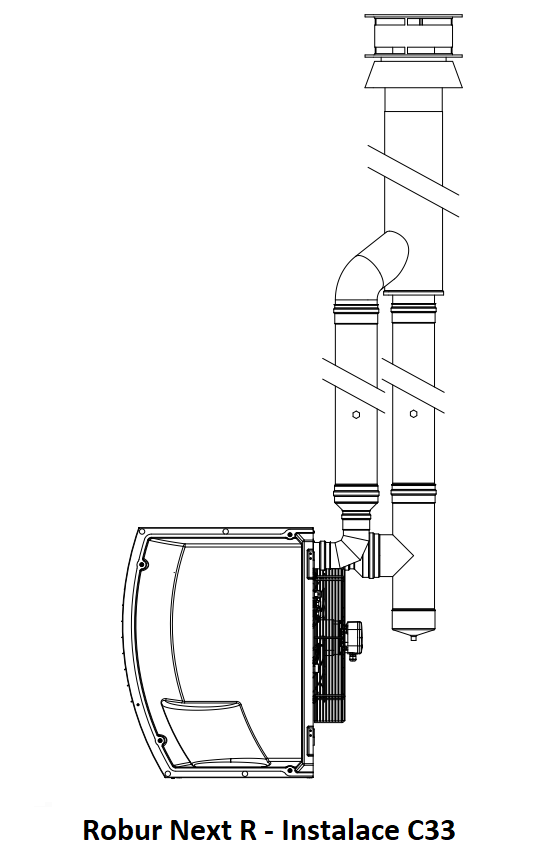

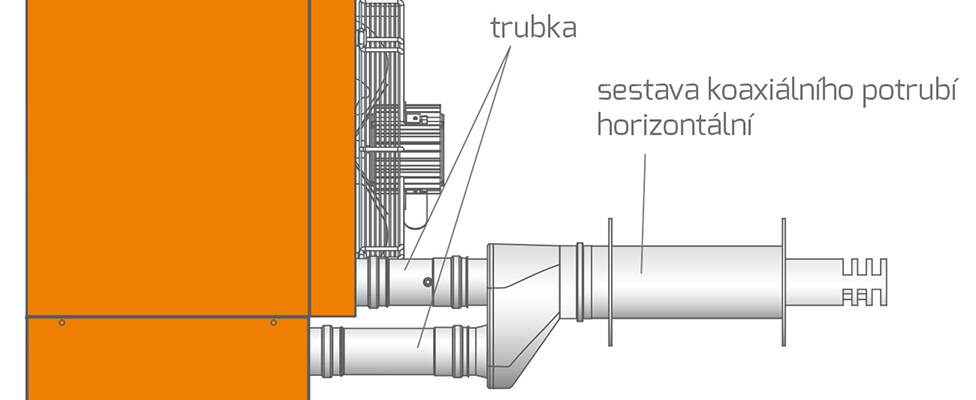

Jednotky Robur jsou uzavřené spotřebiče - typ "C", je tedy nezbytné zajistit odpovídající přívod vzduchu pro spalování a odtah spalin mimo vytápěnou místnost. Toto lze řešit systémovým odtahem spalin přes obvodovou stěnu "C13", nebo použít komínový systém pro odtah spalin např. střešním pláštěm - instalace "C33" viz. obrázek.

Elektrické připojení zahrnuje napájecí přívod 230V 50Hz 1f a propojení s ovládácími prvky instalované obvykle v obslužné výšce pod jednotkou.

Jednotka je připojena na nízkotlaký rozvod plynu s tlakem na vstupu do jednotky 2 kPa (20mbar) s připojovacím hrdlem 3/4. Nominální spotřeba zemního plynu se pohybuje od 1,6 do 8,9 m³/h v závislosti na výkonu jednotky.

Mechanické uchycení jednotky musí být provedeno na nosnou část objektu ( nosná stěna / ocelová konstrukce ).

Regulace a řízení provozu

Teplovzdušné jednotky Robur lze řídit lokálné, kupinově, nebo centrálně. Regulace umožňuje přesné nastavení teploty, časového programu i možnost vzdáleného přístupu. Díky inteligentnímu řízení lze systém přizpůsobit provozní době a aktuálnímu využívání vytápěného prostoru, čímž se dosahuje maximální úspory energie.

Možnosti regulace:

• Lokální ovládání s prostorovým termostatem - prostorový termostat který umožňuje základní ovládání jednotky jakožto nastavení žádané teploty, vypnutí a případně odblokování poruchy
• Skupinové ovládání s týdenním programem  - skupinový termostat s nastavitelným programem umí ovládat až 10 jednotek podle předem nastaveného časového programu
• Centrální řízení Robur Genius - cetrální řízení až 100 teplovzdušných plynových jednotek rozdělených do 30 zón s individuálním programem
• Implementace inteligentního domovního systému - jednotky jsou z výroby připravené na komunikaci s externím regulátorem ať už po sběrnici modbus nebo digitálním kontaktem

Provoz a údržba

Správná údržba jednotek je klíčová pro dlouhodobou spolehlivost. Hořáky a spalovací systém je třeba pravidelně kontrolovat a čistit, aby byla zajištěna účinnost spalování a z něho plynoucí minimální množství emisí. Výměníky z hliníkových slitin vyžadují minimální údržbu, přesto je vhodné pravidelně kontrolovat těsnost a čistotu povrchu. Pravidelnou údržba se tak obvikle provádí v rámci pravidelné roční prohlídky před topnou sezónou. Ta zahrnuje kompletní kontrolu a seřízení jednotky a regulačních prvků. Tím je zajištěn bezpečný a spolehlivý provoz.

Závěr

Pro odbornou veřejnost i provozovatele představují teplovzdušné jednotky Robur kombinaci vysoké účinnosti, snadné instalace a bezproblémového provozu. Správně navržený a instalovaný systém poskytuje rychlé a rovnoměrné teplo v celé hale, snižuje energetické ztráty a umožňuje dlouhodobý a spolehlivý provoz. Podrobnější informace naleznete v manuálu pro instalaci a údržbu. Můžete se také obrátit naše obchodní oddělení. Naši obchodní zástupci mají zkušenosti z tisíců instalací teplovzdušných jednotek a celým procesem od návrhu až po spuštění Vás rádi provedou.
