• Absorpční plynový chiller Heat Recovery GA ACF HR

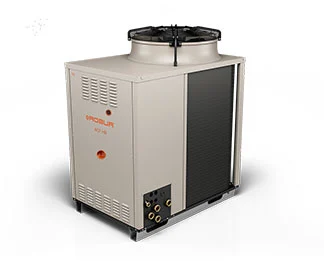

Absorpční plynový chiller Heat Recovery GA ACF HR

  • FAKTOR VYUŽITÍ PLYNU 155 %

  • ZPĚTNÉ ZÍSKÁVÁNÍ TEPLA

  •  NÍZKÁ SPOTŘEBA ELEKTRICKÉ ENERGIE

  •  STABILNÍ CHLADÍCÍ VÝKON

  •   PŘIRODNÍ CHLADIVO S GWP 0

Absorpční chladič se zpětným získáváním tepla efektivně kombinuje výrobu chladu a využití odpadního tepla. Získané teplo z procesu chlazení je znovu využito k ohřevu vody nebo k vytápění. Tím se výrazně zvyšuje celková energetická účinnost systému. Zařízení je tak vhodné pro provozy kde lze současně využít produkci tepla a chladu. Nachází využití v průmyslu, v technologickýc procesech ale i v komerčních budovách.

Nezávazná poptávka

Popis

Plynový absorbční chladič Heat Recovery má nominální chladící výkon cca 17 kW přičemž současně dokáže generovat až 30 kW tepla. Generuje studenou vodu o teplotě 3 - 45 °C. Zařízení je určeno pouze pro venkovní aplikaci s provozní teplotou 0 - 45°C. Jednotka využívá teplo vznikle spalováním nejčastěji zemního plynu pro přípravu studené vody. Zároveň umí využívat přebytečné teplo vznniklé spalováním a teplo odebrané z chlazeného prostoru. Jde o teplo které je běžně umořeno ve výparníku zařízení. Tím lze dosáhnout unikátního faktrou využití plyn. Ten má ze ideálních podmínek hodnotu 199 %.

Jednotka se nejčastěji používá pro chlazení a současný ohřev teplé vody. Jde ji však použít všude tam, kde je požadováno chlazení a současně ohřev teplé vody. Výstupní teplota teplé vody může dosahovat hodnoty až 75°C.

Výhody absorpčního chilleru GA ACF

  • Vysoký topný faktor až 199 % spočívá ve zpětném získávání tepla z chlazení. To umožňuje spolu s chlazení ohřívat teplou vodu.
  • Vysoká teplota teplé vody až 75 °C je k dispozici během chlazení studené vody na nominálních 7 °C. Teplo které není využito je umořeno ve výparníku. Využití teplé vody nemá žádný vliv na správnou funkcni chlazení.
  • Zařízení se hodí do míst kde je vyžadována minimální spotřeba elektrické energie. Díky vužívání plynu jako hlavního zdroje energie a elektřiny pouze k provozu pomocných zařízení má jednotka o 86% nižší spotřebu elektřiny než kompresorový chladič.
  • Jednotka funguje na principu absorbnčního cyklu. Ten je specifický stabilním výkonem, jenž se významně nemění s provoznímiu podmínkami.
  • Přírodní chladivo s GWP 0 je ekologické řešení šetrné k životnímu prostředí, na které se nevztahují pravidelné kontroly těsnosti okruhu.



Služby a základní ceny

CENY ABSORBČNÍCH CHILLERŮ ROBUR: Vzhledem k individuálnímu řešení, které technologie GAHP nabízí, doporučujeme ceny  tepelných čerpadel nebo jejich sestav konzultovat s odborným pracovníkem naší firmy.

Servisní služby pro absorbční chillery ROBUR GAHP

  • Záruční a pozáruční servis - jako výhradní zastoupení výrobce poskytujeme kompletní záruční a pozáruční servis včetně uvedení do provozu a nabízíme prodloužené záruky
  • Pravidelné roční prohlídky - splnění legislativní povinnosti provozovatele pečovat o vyhrazené plynové zařízení zajišťuje pravidelná kontrola
  • Monitoring provozu umožňuje komplexní náhled na fungování instalace, podrobně sleduje provozní stavy a odhalí případné potíže

Technické parametry

 PARAMETR ACF HR
CHLAZENÍ
Chladící výkon (A35W7) kW 17,7
Tepelný příkon kW 25,3
Minimální teplota výstupní vody  °C 3
Maximální teplota vratné vody °C 45°C
Průtok studené vody l/h 2770
Maximální provozní teplota °C 45
Minimální provozní teplota °C 0
ZPĚTNÉ ZÍSKÁVÁNÍ TEPLA
Teplený výkon zpětného získávání tepla (A35/W40) kW 21
Faktor využití plynu s Heat Recovery (A35/W7)  l/h 155
Průtok topníé vody l/h 1000
ELEKTRICKÁ SPECIFIKACE
Napětí   230 V – 50 Hz
Spotřeba elektrické energie kW 0,82
Stupeň krytí IP X5D
INSTALAČNÍ DATA
Provozní hmotnost kg 390
Jmenovitá spotřeba plynu G20 Zemní plyn m3/h 2,68
G30 LPG kg/h 3,11
G31 LPG kg/h 1,97
Akustický tlak Lp v 5 metrch dB(A) 53
Technologie: Chillery

Příslušenství

Digitální ovladač DDC -

Digitální ovladač DDC

Základní řízení jednotek v kaskádě je zajištěno pomocí ovladače DDC (direct digital controler), který zajišťuje:

  • kaskádové řízení zdrojů-dle nastavených parametrů a aktuální potřeby na dodávku energie je vždy v provozu jen nezbytně nutný počet jednotek, přičemž jako první jsou vždy využity ty s  nejmenším počtem provozních hodin.
  • zadání provozních parametrů (požadovaná teplota, počet stupňů kaskády, ekvitermní křivka).
  • komunikaci s nadřazeným systémem MaR pomocí protokolu MODBus RTU 2.0.
Interface RB100 a RB200 -

Interface RB100 a RB200

RB 100 a RB 200 je zařízení vyvinuté pro řízení aplikací sestavených z topných/chladicích jednotek Robur a absorpčních tepelných čerpadel Robur ve spolupráci s digitálním ovladačem DDC.

Funkce:

  • zpracování maximálně čtyř požadavků na zdroj vytápění, chlazení a dvou nezávislých požadavků na ohřev TUV (analogové vstupy 0-10 V nebo digitální ON/OFF)
  • regulátor pro ovládání třícestných přepínacích ventilů-typicky pro ohřev TUV nebo sezónní přepínání topení/chlazení pro soustavy s dvoutrubkovým rozvodem
  • interface RB200-umožňuje kombinaci tepelných čerpadel Robur s kotli jiné značky ve společné kaskádě řízené DDC
