• Absorpční tepelné čerpadlo GAHP GS země/voda

Absorpční tepelné čerpadlo GAHP GS země/voda

  • VYUŽITÍ GEOTERMÁLNÍ ENERGIE

  • FAKTOR VYUŽITÍ PLYNU 169 %

  • SNÍŽENÍ INVESTIČNÍCH NÁKLADŮ NA VRT O 60 %

  • PŘÍRODNÍ CHLADIVO S GWP 0

  • STABILNÍ VÝKON PO CELÝ ROK

Absorbční tepelné čerpadlo GAHP GS je zástupcem plynových tepelných čerpadel v provedení země/voda. Zařízení využívá ke své práci zemní plyn a nízkopotenciální geotermální energii ze země. Technologie je vhodná pro vytápění a ohřev teplé vody ve středních a velkých budovách jako jsou veřejné budovy, bytové domy nebo průmyslové objekty.

Nezávazná poptávka

Popis

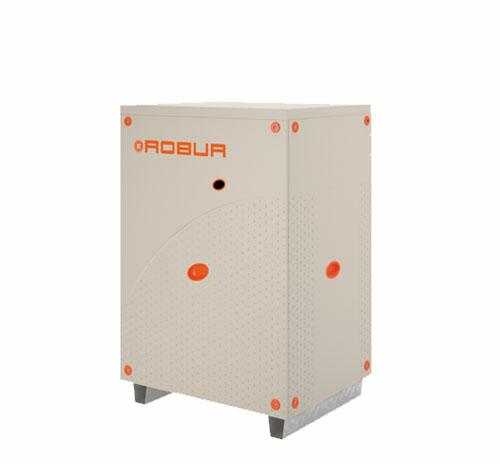

Jednotka GAHP GS (Ground System) je plynových tepelných čerpadel země/voda určená pro vytápění o výkonu cca 40 kW. Zařízení využívá ke své práci zemní plyn a geotermální energii. Jednotka je určena pro venkovní i vnitřní aplikaci, přičemž typická je pro ni vnitřní instalace. Jednotky GAHP GS se instalují v kombinaci s plynovými kotli pro vytápění středních a velkých objektů s tepelnou ztrátou 50–500 kW. Díky stabilní teplotě obnovitelného zdroje, dosahují jednotky GS vysoké účinnosti po celý rok. Využívají se tedy tam, kde jsou nejvyšší požadavky na účinnost systému. Také představují zajímavé řešení pro lokality, kde není možné umístit tepelná čerpadla vzduch/voda (prostor, architektura, hluk). Jde například o historické budovy či centra měst. Jednotky GAHP GS mají své místo také tam, kde je omezený prostor pro zemní kolektor. Tyto jednotky potřebují pro svůj provoz výrazně kratší délku vrtu, než tepelná čerpadla kompresorová, a to až o 50%. To také významně snižuje investiční náklady.

Výhody absorpčního plynového tepelného čerpadla země/voda GAHP‑GS

  • Garantovaná účinnost 169 % představuje jednu z nejvyšších hodnot u plynového vytápění na trhu. Plynové tepelné čerpadlo GAHP A tak představuje jeden z nejúčinějších způsobů využití plynu pro vytápění.
  • Kratší délka vrtu o 50 % významně zjednodušuje technické řešení instalaci a snižuje investiční náklady. Jednotka GS vyžaduje pouze dva vrty o hloubce 100–120 m pro stejný topný výkon, jako elektrické tepelné čerpadlo vyžadující pět vrtů.
  • Přírodní chladivo s GWP 0 je ekologické řešení šetrné k životnímu prostředí, na které se nevztahují pravidelné kontroly těsnosti okruhu.
  • Stabilní výkon po celý rok, plynoucí z využití země jako obnovitelného zdroj, zaručuje vysokou sezonní účinnost a tím vysoké úspory zemního plynu.
  • Modulární řazení jednotek společně s vlastní regulací umožní vytvářet sestavy zdrojů, do kterých lze kromě plynových čerpadel zahrnout i plynové kotle, čímž lze významně zvýšit výkon kaskády při minimální investici.

DATA | /zasobnik_obrazku_produkty/gahp_gs | ROBUR_Schema_GAHP-GS.jpg

Všechna data jsou testována a certifikována agenturami největších trhů EU a USA konkrétně ENEA pro Itálii, DVGW Forschungsstelle a VDE pro Německo a California Energy Commission pro USA.



Jednotky GS se díky zemnímu kolektoru velice dobře doplňují s foto-termickými panely, tedy s dalším velice účinným systémem. Tím systém využívající solární i geotermální energii. Více informací zde.

Služby a základní ceny

CENY TEPELNÝCH ČERPADEL ROBUR GAHP: Vzhledem k individuálnímu řešení, které technologie GAHP nabízí, doporučujeme ceny  tepelných čerpadel nebo jejich sestav konzultovat s odborným pracovníkem naší firmy.

Servisní služby pro tepelná čerpadla ROBUR GAHP

  • Záruční a pozáruční servis - jako výhradní zastoupení výrobce poskytujeme kompletní záruční a pozáruční servis včetně uvedení do provozu a nabízíme prodloužené záruky
  • Pravidelné roční prohlídky - splnění legislativní povinnosti provozovatele pečovat o vyhrazené plynové zařízení zajišťuje pravidelná kontrola
  • Monitoring provozu umožňuje komplexní náhled na fungování instalace, podrobně sleduje provozní stavy a odhalí případné potíže

Díky servisním službám ROBUR GAHP

  • Dosáhnete spolehlivého, efektivního, komfortního a bezpečného provozu
  • Optimalizujete provoz na nejvyšší možnou úsporu při zachování tepelného komfortu
  • Získáte non-stop kvalifikovanou pomoc při řešení případných provozních poruch
  • Budete mít veškeré potřebné náhradní díly ihned k dispozici při servisním výjezdu

Vzdálený monitoring provozu a kvalifikovaná servisní podpora se provozovateli plynových čerpadel vždy vyplatí.

Technické parametry

Energetická třída: (55 °C): A++
Tepelný výkon - pracovní bod B0/W35: 41,6 kW
Tepelný výkon - pracovní bod B0/W50: 37,6 kW
Energie z obnovitelných zdrojů B0/W35: 16,4 kW
Energie z obnovitelných zdrojů B0/W50: 12,1 kW
G.U.E. (Gas Utilization Efficiency) - pracovní bod B0/W35: 165 %
G.U.E. (Gas Utilization Efficiency) - pracovní bod B0/W50: 149 %
Maximální teplota vody pro TUV: 70°C
Maximální výstupní teplota vody: 65°C
Jmenovitý elektrický příkon (2): 0,41 kW


(1) Jmenovité podmínky v souladu s EN 12309-2.
(2) ± 10% v závislosti na napájecím napětí a toleranci elektrického příkonu motorů

Více technických parametrů naleznete v sekci DOKUMENTACE.

Technologie: Plynová absorpční tepelná čerpadla GAHP

Příslušenství

Digitální ovladač DDC -

Digitální ovladač DDC

Základní řízení jednotek v kaskádě je zajištěno pomocí ovladače DDC (direct digital controler), který zajišťuje:

  • kaskádové řízení zdrojů-dle nastavených parametrů a aktuální potřeby na dodávku energie je vždy v provozu jen nezbytně nutný počet jednotek, přičemž jako první jsou vždy využity ty s  nejmenším počtem provozních hodin.
  • zadání provozních parametrů (požadovaná teplota, počet stupňů kaskády, ekvitermní křivka).
  • komunikaci s nadřazeným systémem MaR pomocí protokolu MODBus RTU 2.0.
Interface RB100 a RB200 -

Interface RB100 a RB200

RB 100 a RB 200 je zařízení vyvinuté pro řízení aplikací sestavených z topných/chladicích jednotek Robur a absorpčních tepelných čerpadel Robur ve spolupráci s digitálním ovladačem DDC.

Funkce:

  • zpracování maximálně čtyř požadavků na zdroj vytápění, chlazení a dvou nezávislých požadavků na ohřev TUV (analogové vstupy 0-10 V nebo digitální ON/OFF)
  • regulátor pro ovládání třícestných přepínacích ventilů-typicky pro ohřev TUV nebo sezónní přepínání topení/chlazení pro soustavy s dvoutrubkovým rozvodem
  • interface RB200-umožňuje kombinaci tepelných čerpadel Robur s kotli jiné značky ve společné kaskádě řízené DDC
