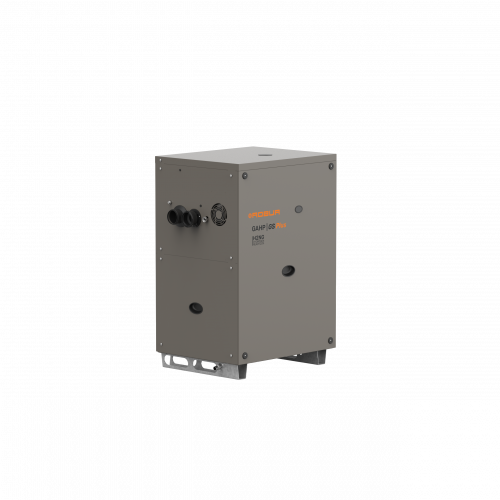

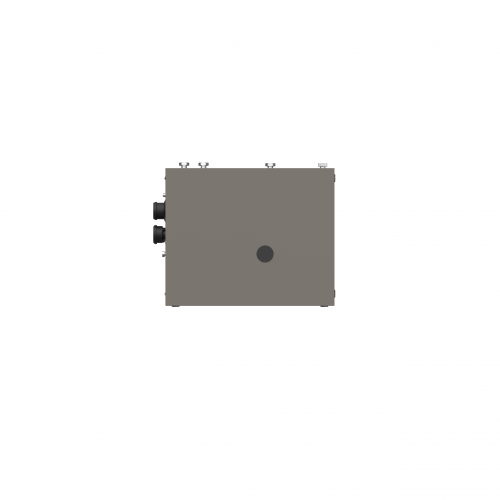

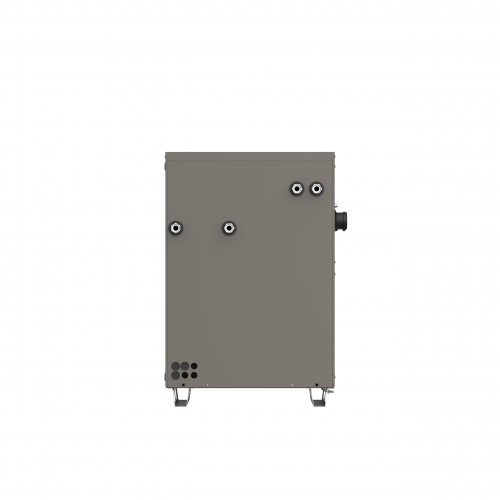

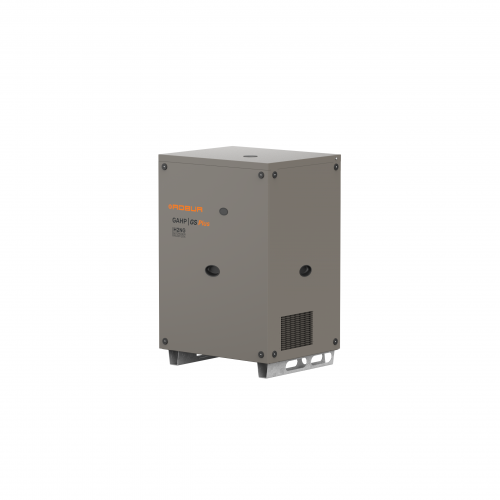

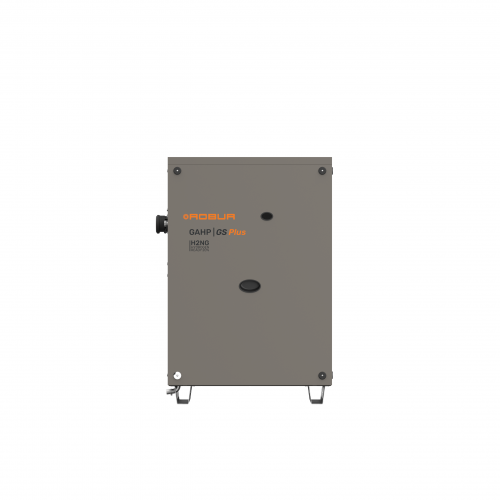

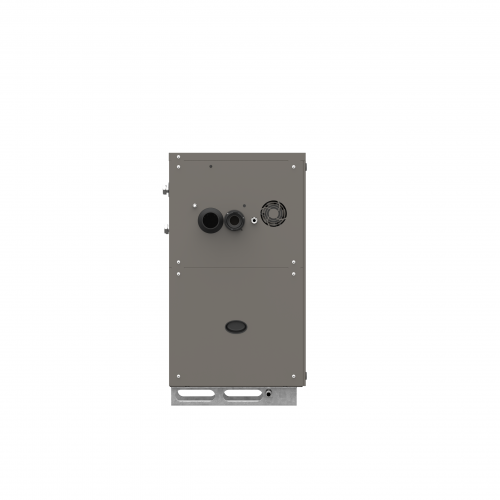

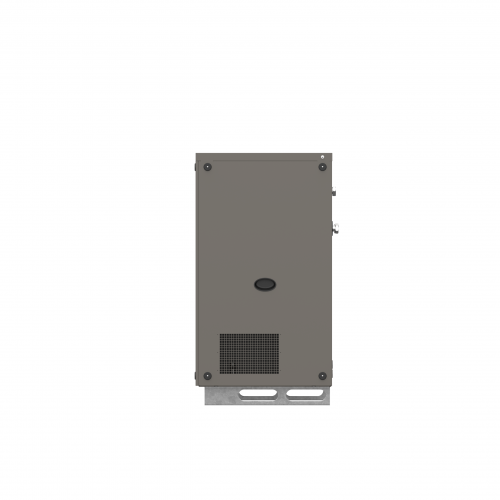

Absorpční tepelné čerpadlo země/voda GAHP GS Plus

  • VYUŽITÍ GEOTERMÁLNÍ ENERGIE

  • FAKTOR VYUŽITÍ PLYNU 165 %

  • SNÍŽENÍ INVESTIČNÍCH NÁKLADŮ NA VRT O 50 %

  • PŘÍRODNÍ CHLADIVO S GWP 0

  • STABILNÍ VÝKON PO CELÝ ROK

Absorpční tepelné čerpadlo GAHP GS je zástupcem plynových tepelných čerpadel v provedení země/voda. Zařízení využívá ke své práci zemní plyn a nízkopotenciální geotermální energii ze země. Technologie je vhodná pro vytápění a ohřev teplé vody ve středních a velkých budovách jako jsou veřejné budovy, bytové domy nebo průmyslové objekty.



GAHP GS Plus



Nezávazná poptávka

Popis

Jednotka GAHP GS (Ground System) je plynové tepelné čerpadlo země/voda určené pro vytápění o výkonu cca 40 kW. Zařízení využívá ke své práci zemní plyn a geotermální energii. Jednotka je určena pro venkovní i vnitřní aplikaci, přičemž typická je pro ni vnitřní instalace. Jednotky GAHP GS se instalují v kombinaci s plynovými kotli pro vytápění středních a velkých objektů s tepelnou ztrátou 50–500 kW. Díky stabilní teplotě obnovitelného zdroje, dosahují jednotky GS vysoké účinnosti po celý rok. Využívají se tedy tam, kde jsou nejvyšší požadavky na účinnost systému. Také představují zajímavé řešení pro lokality, kde není možné umístit tepelná čerpadla vzduch/voda (prostor, architektura, hluk). Jde například o historické budovy či centra měst. Jednotky GAHP GS mají své místo také tam, kde je omezený prostor pro zemní kolektor. Tyto jednotky potřebují pro svůj provoz výrazně kratší délku vrtu, než tepelná čerpadla kompresorová, a to až o 50%. To také významně snižuje investiční náklady.

Výhody absorpčního plynového tepelného čerpadla země/voda GAHP‑GS

  • Garantovaná účinnost 165 % představuje jednu z nejvyšších hodnot u plynového vytápění na trhu. Plynové tepelné čerpadlo GAHP GS je tak jedním z nejúčinnějších způsobů využití plynu pro vytápění.
  • Kratší délka vrtu o 50 % významně zjednodušuje technické řešení instalace a snižuje investiční náklady. Jednotka GS vyžaduje pouze dva vrty o hloubce 100–120 m pro stejný topný výkon, zatímco elektrické tepelné čerpadlo vyžaduje pět vrtů.
  • Přírodní chladivo s GWP 0 je ekologické řešení šetrné k životnímu prostředí, na které se nevztahují pravidelné kontroly těsnosti okruhu.
  • Stabilní výkon po celý rok, plynoucí z využití země jako obnovitelného zdroje, zaručuje vysokou sezonní účinnost a tím i vysoké úspory zemního plynu.
  • Modulární řazení jednotek společně s vlastní regulací umožní vytvářet sestavy zdrojů, do kterých lze kromě plynových čerpadel zahrnout i plynové kotle, čímž lze významně zvýšit výkon kaskády při minimální investici.







Jednotky GS se díky zemnímu kolektoru velice dobře doplňují s foto-termickými panely, tedy s dalším velice účinným systémem. Systém tak může využívat solární i geotermální energii. Více informací zde.

Služby a základní ceny

CENY TEPELNÝCH ČERPADEL ROBUR GAHP: Vzhledem k individuálnímu řešení, které technologie GAHP nabízí, doporučujeme ceny  tepelných čerpadel nebo jejich sestav konzultovat s odborným pracovníkem naší firmy.

Servisní služby pro tepelná čerpadla ROBUR GAHP

  • Záruční a pozáruční servis - jako výhradní zastoupení výrobce poskytujeme kompletní záruční a pozáruční servis včetně uvedení do provozu a nabízíme prodloužené záruky
  • Pravidelné roční prohlídky - splnění legislativní povinnosti provozovatele pečovat o vyhrazené plynové zařízení zajišťuje pravidelná kontrola
  • Monitoring provozu umožňuje komplexní náhled na fungování instalace, podrobně sleduje provozní stavy a odhalí případné potíže

Díky servisním službám ROBUR GAHP

  • Dosáhnete spolehlivého, efektivního, komfortního a bezpečného provozu
  • Optimalizujete provoz na nejvyšší možnou úsporu při zachování tepelného komfortu
  • Získáte non-stop kvalifikovanou pomoc při řešení případných provozních poruch
  • Budete mít veškeré potřebné náhradní díly ihned k dispozici při servisním výjezdu

Vzdálený monitoring provozu a kvalifikovaná servisní podpora se provozovateli plynových čerpadel vždy vyplatí.

Technické parametry

 PARAMETR GAHP GS
VYTÁPĚNÍ
Sezónní energetická účinnost vytápění (Erp) A++
Tepelný výkon (B0W35) kW 43,0
GUE účinnost (B0W35) % 165
Maximální teplota výstupní vody ÚT/TUV °C 65/70
Maximální teplota vratné vody ÚT/TUV °C 55/60
Průtok topné vody l/h 3000
CLAZENÍ
Chladící výkon (B0W35) kW 16,9
Maximální teplota vratné vody °C 45
Minimální teplota výstupní vody °C -5
Průtok vody l/h 3000
ELEKTRICKÉ SPECIFIKACE
Napětí   230 V – 50 Hz
Elektrický příkon nominální 0,41
Stupeň krytí IP 25
INSTALAČNÍ DATA
Provozní hmotnost kg 300
Jmenovitá spotřeba plynu G20 G20  m3/h 2,79
G30 kg/h 2,09
G31 kg/h 2,05
Akustický tlak Lp v 5 metrech (max) dB(A) 44,1

Podrobné technické parametry naleznete v Manuálu pro instalaci, užívání a údržbu.



Technologie: Plynová tepelná čerpadla

Příslušenství

Digitální ovladač DDC -

Digitální ovladač DDC

Základní řízení jednotek v kaskádě je zajištěno pomocí ovladače DDC (direct digital controler), který zajišťuje:

  • kaskádové řízení zdrojů-dle nastavených parametrů a aktuální potřeby na dodávku energie je vždy v provozu jen nezbytně nutný počet jednotek, přičemž jako první jsou vždy využity ty s  nejmenším počtem provozních hodin.
  • zadání provozních parametrů (požadovaná teplota, počet stupňů kaskády, ekvitermní křivka).
  • komunikaci s nadřazeným systémem MaR pomocí protokolu MODBus RTU 2.0.
Interface RB100 a RB200 -

Interface RB100 a RB200

RB 100 a RB 200 je zařízení vyvinuté pro řízení aplikací sestavených z topných/chladicích jednotek Robur a absorpčních tepelných čerpadel Robur ve spolupráci s digitálním ovladačem DDC.

Funkce:

  • zpracování maximálně čtyř požadavků na zdroj vytápění, chlazení a dvou nezávislých požadavků na ohřev TUV (analogové vstupy 0-10 V nebo digitální ON/OFF)
  • regulátor pro ovládání třícestných přepínacích ventilů-typicky pro ohřev TUV nebo sezónní přepínání topení/chlazení pro soustavy s dvoutrubkovým rozvodem
  • interface RB200-umožňuje kombinaci tepelných čerpadel Robur s kotli jiné značky ve společné kaskádě řízené DDC
