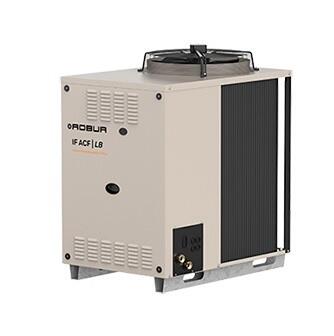

Absorpční chiller Indirect Fired ACF IF
CHLAZENÍ ODPADNÍM TEPLEM
VÝSTUPNÍ TEPLOTA -10 °C
PŘÍRODNÍ CHLADIVO S GWP 0
MINIMÁLNÍ SPOTŘEBA ELEKTŘINY
NULOVÁ SPOTŘEBA FOSILNÍCH PALIV
Absorpční chladič ACF Indirect Fired je vysoce efektivní zařízení, které využívá ke své práci odpadní teplo. To je využito místo elektřiny nebo přímého spalování zemního plynu. Zařízení tak pracuje s dostupným tepelným zdrojem, což výrazně snižuje provozní náklady a zvyšuje celkovou energetickou účinnost systému. Je ideálním řešením pro aplikace, kde je k dispozici odpadní teplo o vysoké teplotě typicky u průmyslových aplikací.
Popis
Plynový absorbční chladič Indirect Heating má nominální chladící výkon cca 15 kW. Tepelný příkon zařízení je cca 25 kW o nominální teplotě 220 °C. Chladič se vyrábí ve dvou variantách. Varianta TK generuje studenou vodu o teplotě 3 - 45 °. Varianrta LB je určeno pro aplikace s pracovní teplotou pod bodem marazu a to až do -10°C. Zařízení je možné řadit do kaskád v počtu 1 - 16 jednotek. Sumární chladící výkon celé kaskády tak může být cca 250 kW. Zařízení je určeno do venkovního prostředí s maximální pracovní teplotou okolního vzduchu 45 °C a s minimální provozní teplotou kololí - 12 °C pro variantu TK a 0 °C pro variantu LB.
Výhody absorpčního chilleru GA ACF
- Zařízení využívá k produkci chladu odpadní teplo, které by jinak bylo mařeno v chladících věžích. Minimální spotřeba elektrické energie pak pokrývá pouze provoz pomocných zařízení jako je regulace, oběhové čerpadlo a vzduchový ventilátor.
- Jednotka funguje na principu absorbnčního cyklu. Ten je specifický stabilním výkonem, jenž se významně nemění s provoznímiu podmínkami.
- Přírodní chladivo s GWP 0 je ekologické řešení šetrné k životnímu prostředí, na které se nevztahují pravidelné kontroly těsnosti okruhu.
Služby a základní ceny
CENY ABSORBČNÍCH CHILLERŮ ROBUR: Vzhledem k individuálnímu řešení, které technologie GAHP nabízí, doporučujeme ceny tepelných čerpadel nebo jejich sestav konzultovat s odborným pracovníkem naší firmy.
Servisní služby pro absorbční chillery ROBUR GAHP
- Záruční a pozáruční servis - jako výhradní zastoupení výrobce poskytujeme kompletní záruční a pozáruční servis včetně uvedení do provozu a nabízíme prodloužené záruky
- Pravidelné roční prohlídky - splnění legislativní povinnosti provozovatele pečovat o vyhrazené plynové zařízení zajišťuje pravidelná kontrola
- Monitoring provozu umožňuje komplexní náhled na fungování instalace, podrobně sleduje provozní stavy a odhalí případné potíže
Technické parametry
| Parametry jednotky |
ACF TK |
ACF LB |
|||
| Jmenovitý chladicí výkon | provozní podmínky | A35W7 | kW | 14,5 | -- |
| A35W-5 | kW | -- | 11,8 | ||
| Chladicí výkon | rozsah výkonu | kW | 3 ÷ 18 | 3 ÷ 14 | |
| Tepelný příkon | rozsah výkonu | kW | 7,5 ÷ 28 | ||
| Vstupní teplota doleje | maximum | °C | 240 | ||
| nominální | °C | 220 | |||
| minimální | °C | 180 | |||
| Průtok oleje | maximum | l/h | 5 000 | ||
| nominální | l/h | 3 500 | |||
| minimální | l/h | 1 500 | |||
| Teplota studené vody (výstup) | nominální | °C | 7 | -5 | |
| minimální | °C | 3 (1) | -10 | ||
| Teplota studené vody (zpátečka) | maximum | °C | 45 let | ||
| minimální | °C | 8 | -7 | ||
| Průtok studené vody | maximum | l/h | 3 500 | 2.900 | |
| nominální | l/h | 2,770 | 2.600 | ||
| minimální | l/h | 2 500 | 2 300 | ||
| Tlaková ztráta | nominální průtok | bar | 0,29 (2) | 0,42 (2) | |
| Pracovní teplota prostředí | nominální | °C | 35 | ||
| maximum | °C | 45 | |||
| minimální | °C | -12 | 0 | ||
| Elektrivká specifikace | |||||
| Charakteristika sítě | napětí | V | 230 | ||
| typ | - | jednofázový | |||
| frekvence | Hz | 50 | |||
| Elektrický příkon | nominální | kW | 0,82 (3) | ||
| Stupeň ochrany | IP adresa | - | X5D | ||
| Instalační údaje | |||||
| Akustický výkon Lw (maximální) | dB(A) | 79,6 (4) | |||
| Akustický tlak Lp ve vzdálenosti 5 metrů (maximálně) | dB(A) | 57,6 (4) | |||
| Maximální provozní tlak vody | bar | 4.0 | |||
| Rozměry | délka | mm | 925 | ||
| výška | mm | 1,445 | |||
| hloubka | mm | 1.240 | |||
| Hmotnost | v provozu | kg | 380 | ||
Příslušenství
Digitální ovladač DDC
Základní řízení jednotek v kaskádě je zajištěno pomocí ovladače DDC (direct digital controler), který zajišťuje:
- kaskádové řízení zdrojů-dle nastavených parametrů a aktuální potřeby na dodávku energie je vždy v provozu jen nezbytně nutný počet jednotek, přičemž jako první jsou vždy využity ty s nejmenším počtem provozních hodin.
- zadání provozních parametrů (požadovaná teplota, počet stupňů kaskády, ekvitermní křivka).
- komunikaci s nadřazeným systémem MaR pomocí protokolu MODBus RTU 2.0.
Interface RB100 a RB200
RB 100 a RB 200 je zařízení vyvinuté pro řízení aplikací sestavených z topných/chladicích jednotek Robur a absorpčních tepelných čerpadel Robur ve spolupráci s digitálním ovladačem DDC.
Funkce:
- zpracování maximálně čtyř požadavků na zdroj vytápění, chlazení a dvou nezávislých požadavků na ohřev TUV (analogové vstupy 0-10 V nebo digitální ON/OFF)
- regulátor pro ovládání třícestných přepínacích ventilů-typicky pro ohřev TUV nebo sezónní přepínání topení/chlazení pro soustavy s dvoutrubkovým rozvodem
- interface RB200-umožňuje kombinaci tepelných čerpadel Robur s kotli jiné značky ve společné kaskádě řízené DDC
