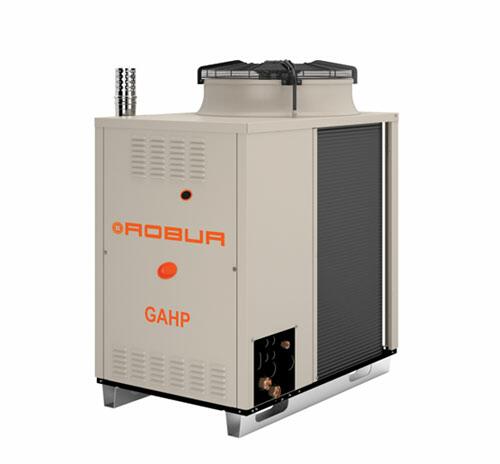

Absorpční reverzní tepelné čerpadlo GAHP‑AR vzduch/voda

  • JEDNO ZAŘÍZENÍ PRO TOPENÍ I CHLAZENÍ

  • VYTÁPĚNÍ I CHLAZENÍ ZEMNÍM PLYNEM

  • FAKTOR VYUŽITÍ PLYNU 150%

  • 30% ENERGIE Z OBNOVITELNÝCH ZDROJŮ

  • PŘÍRODNÍ CHLADIVO S GWP 0

Absorbční tepelné čerpadlo GAHP AR je reverzní variantou verze vzduch/voda. Zařízení využívá ke své práci zemní plyn a nízkopotenciální energii ze vzduchu, které umí využít k produkci tepla i chladu. Technologie je vhodná pro vytápění a chlazení středních a velkých budov zejména administrativních objektů, obchodních a logistických parků a staveb s multifunkčním využitím.



Nezávazná poptávka

Popis

Jednotka GAHP AR (Air Reversible) je absorpční tepelné čerpadlo vzduch/voda v reverzním provedení, tedy s možností vytápění i chlazení. Jednotka je v kompaktním provedení a je určena do venkovního prostředí. Topný výkon jednotky je cca 40 kW, chladící výkon je však méně než poloviční tedy cca 17 kW. Jednotky se instalují v kombinaci s plynovými kotly pro vytápění středních a velkých objektů s tepelnou ztrátou 50–500 kW, které však potřebují i dílčí chladící výkon, tedy cca 20–200 kW v letním období. Jde o unikátní zařízení, které umí využívat zemní plyn pro chlazení při minimální spotřebě elektřiny . Lze je tedy využít všude tam, kde je potřeba chladit, avšak není zde dostatečná kapacita elektrické sítě, nebo kde je elektřina velmi drahá.

Výhody absorpčního plynového tepelného čerpadla GAHP-AR

  • Garantovaná účinnost 149 % umožňuje snížení ročních nákladů na vytápění až o 30 % a stejně tak i snížení emisí CO2 v porovnání s plynovými kotly.
  • Stabilní výkon a výstupní teplota je typický pro absorbční tepelná čerpadla, to umožňuje snadné napojení jednotky na většinu stávajících systému.
  • Přírodní chladivo s GWP 0 je ekologické řešení šetrné k životnímu prostředí, na které se nevztahují pravidelné kontroly těsnosti okruhu.
  • Topení i chlazení zajišťuje jedno zařízení, to výrazně snižuje investiční i servisní náklady.
  • Zemní plyn je využíván nejen k vytápění ale i k chlazení, což je velký benefit tam, kde není dostatatečná kapacita v elektrické síti, nebo kde je elektřina velmi drahá.
  • DATA | /zasobnik_obrazku_produkty/gahp_ar | ROBUR_Schema_GAHP-AR.jpg



Jak funguje tepelné čerpadlo?

Služby a základní ceny

CENY TEPELNÝCH ČERPADEL ROBUR GAHP: Vzhledem k individuálnímu řešení, které technologie GAHP nabízí, doporučujeme ceny  tepelných čerpadel nebo jejich sestav konzultovat s odborným pracovníkem naší firmy.

Servisní služby pro tepelná čerpadla ROBUR GAHP

  • Záruční a pozáruční servis - jako výhradní zastoupení výrobce poskytujeme kompletní záruční a pozáruční servis včetně uvedení do provozu a nabízíme prodloužené záruky
  • Pravidelné roční prohlídky - splnění legislativní povinnosti provozovatele pečovat o vyhrazené plynové zařízení zajišťuje pravidelná kontrola
  • Monitoring provozu umožňuje komplexní náhled na fungování instalace, podrobně sleduje provozní stavy a odhalí případné potíže

Díky servisním službám ROBUR GAHP

  • Dosáhnete spolehlivého, efektivního, komfortního a bezpečného provozu
  • Optimalizujete provoz na nejvyšší možnou úsporu při zachování tepelného komfortu
  • Získáte non-stop kvalifikovanou pomoc při řešení případných provozních poruch
  • Budete mít veškeré potřebné náhradní díly ihned k dispozici při servisním výjezdu

Vzdálený monitoring provozu a kvalifikovaná servisní podpora se provozovateli plynových čerpadel vždy vyplatí.

Technické parametry

 PARAMETR GAHP AR
VYTÁPĚNÍ
Sezónní energetická účinnost vytápění (Erp) instalace střední teplota (55°C) A+
Tepelný výkon (A7W35) kW 37,8
GUE účinnost (A7W35) % 150
Tepelný výkon (A7W50) kW 35,3
GUE účinnost (A7W50) % 140
Maximální teplota výstupní vody °C 60
Maximální teplota vratné vody °C 50
Průtok topné vody l/h 3000
CLAZENÍ
Chladící výkon (A35W7) kW 16,9
GUE Účinnost % 67
Maximální teplota výstupní vody °C 60
Maximální teplota vratné vody °C 50
Průtok vody l/h 2900
ELEKTRICKÉ SPECIFIKACE
Napětí   230 V – 50 Hz
Elektrický příkon nominální 0,87
Stupeň krytí IP X5D
INSTALAČNÍ DATA
Provozní hmotnost kg 390
Jmenovitá spotřeba plynu G20 G20  m3/h 2,72
G30 kg/h 2,03
G31 kg/h 2
Akustický tlak Lp v 5 metrech (max) dB(A) 53

Podrobné technické parametry naleznete v Manuálu pro instalaci, užívání a údržbu.

Technologie: Plynová absorpční tepelná čerpadla GAHP

Příslušenství

Digitální ovladač DDC -

Digitální ovladač DDC

Základní řízení jednotek v kaskádě je zajištěno pomocí ovladače DDC (direct digital controler), který zajišťuje:

  • kaskádové řízení zdrojů-dle nastavených parametrů a aktuální potřeby na dodávku energie je vždy v provozu jen nezbytně nutný počet jednotek, přičemž jako první jsou vždy využity ty s  nejmenším počtem provozních hodin.
  • zadání provozních parametrů (požadovaná teplota, počet stupňů kaskády, ekvitermní křivka).
  • komunikaci s nadřazeným systémem MaR pomocí protokolu MODBus RTU 2.0.
Interface RB100 a RB200 -

Interface RB100 a RB200

RB 100 a RB 200 je zařízení vyvinuté pro řízení aplikací sestavených z topných/chladicích jednotek Robur a absorpčních tepelných čerpadel Robur ve spolupráci s digitálním ovladačem DDC.

Funkce:

  • zpracování maximálně čtyř požadavků na zdroj vytápění, chlazení a dvou nezávislých požadavků na ohřev TUV (analogové vstupy 0-10 V nebo digitální ON/OFF)
  • regulátor pro ovládání třícestných přepínacích ventilů-typicky pro ohřev TUV nebo sezónní přepínání topení/chlazení pro soustavy s dvoutrubkovým rozvodem
  • interface RB200-umožňuje kombinaci tepelných čerpadel Robur s kotli jiné značky ve společné kaskádě řízené DDC
