Absorpční tepelné čerpadlo voda/voda GAHP WS Plus

  • ZPĚTNÉ ZÍSKÁVÁNÍ TEPLA HEAT RECOVERY

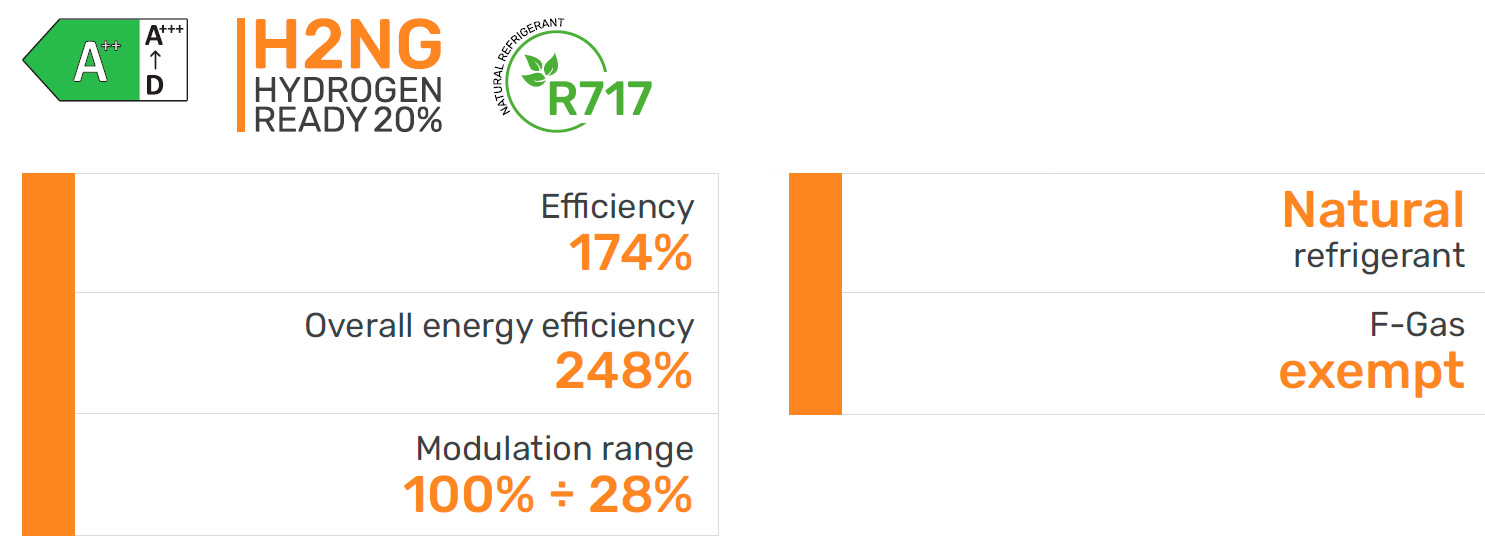

  • FAKTOR VYUŽITÍ PLYNU PRO VYTÁPĚNÍ 174 %

  • FAKTOR VYUŽITÍ PLYNU PRO SOUČASNÉ TOPENÍ A CHLAZENÍ 248%

  • PŘÍRODNÍ CHLADIVO S GWP 0

  •  VYTÁPĚNÍ I CHLAZENÍ ZEMNÍM PLYNEM

Absorbční tepelné čerpadlo GAHP WS je variantom plynového tepelného čerpadla v provedení voda/voda. Zařízení využívá ke své práci zemní plyn a nízkopotenciální energii z vody. Technologie tak umí současně pracovat v režimu vytápění i chlazení. Je tedy vhodná nejen pro aplikace s vodním kolektorem, ale i pro provozy se zpětným získáváním tepla jako jsou bazény, aqvaparky, hotely nebo technologické provozy.



GAHP WS Plus

Nezávazná poptávka

Popis

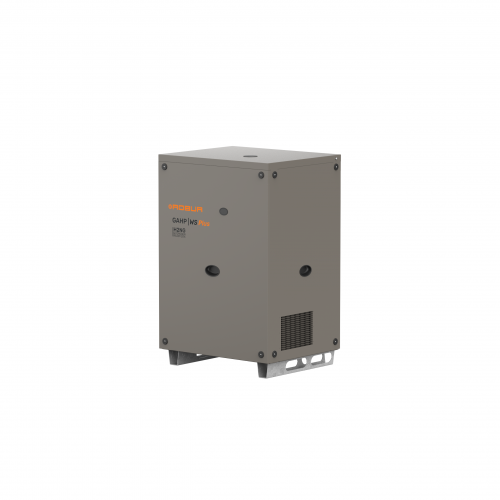

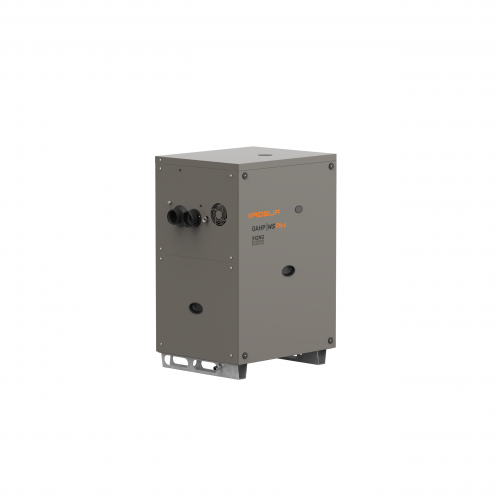

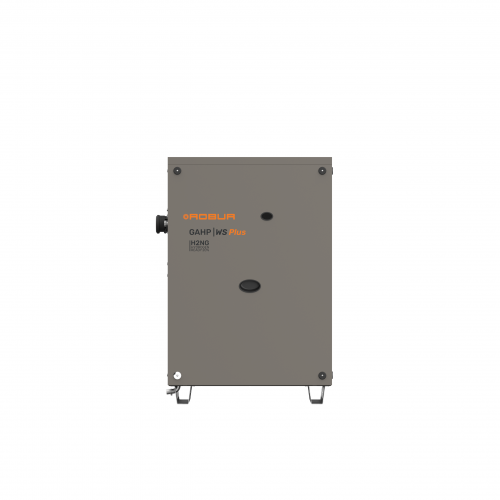

Jednotka GAHP WS (Water System) je plynové tepelné čerpadlo voda/voda určená pro vytápění a chlazení o výkonu cca 40 kW. Zařízení využívá ke své práci zemní plyn a energii z vody. Jednotka je určena pro venkovní i vnitřní aplikaci, přičemž typická je pro ni vnitřní instalace. Jednotky GAHP WS se instalují v kombinaci s plynovými kotli pro vytápění středních a velkých objektů s tepelnou ztrátou 50–500 kW.

Tato jednotka zároveň představuje výzvu pro všechny projektanty a aplikační inženýry, jelikož umožňuje provoz v režimu "heat recovery", tedy současnou produkci tepla i chladu. V takovém režimu pak zařízení dosahuje těžko uvěřitelného faktoru využití plynu 244%. Jednotku WS lze tedy použít jako tepelné čerpadlo s vodním kolektorem, ale také pro technologické aplikace k současné produkci teplé i studené vody. Uplatnění tak nachází například v bazénech, aquaparcích, hotelech, ale také v technologických procesech v průmyslu a zemědělství.

Výhody absorpčního plynového tepelného čerpadla voda/voda GAHP WS

  • Garantovaná účinnost 174 % představuje jednu z nejvyšších hodnot u plynového vytápění na trhu. Plynové tepelné čerpadlo GAHP A tak představuje jeden z nejúčinějších způsobů využití plynu.
  • Garantovaná účinnost 248 % v režimu heat recovery je dána současným využitím tepla i chladu a představuje jeden z nejúčinnnějších způsobů využití plynu pro kombinovaný režitm vytápění a chlazení.
  • Přírodní chladivo s GWP 0 je ekologické řešení šetrné k životnímu prostředí, na které se nevztahují pravidelné kontroly těsnosti okruhu.
  • Stabilní výkon po celý rok, plynoucí z využití vody jako obnovitelného zdroje, zaručuje vysokou sezonní účinnost a tím vysoké úspory zemního plynu.
  • Zemní plyn je využíván nejen k vytápění ale i k chlazení, což je velký benefit tam, kde není dostatatečná kapacita v elektrické síti, nebo kde je elektřina velmi drahá.





Jak funguje tepelné čerpadlo?

Služby a základní ceny

CENY TEPELNÝCH ČERPADEL ROBUR GAHP: Vzhledem k individuálnímu řešení, které technologie GAHP nabízí, doporučujeme ceny  tepelných čerpadel nebo jejich sestav konzultovat s odborným pracovníkem naší firmy.

Servisní služby pro tepelná čerpadla ROBUR GAHP

  • Záruční a pozáruční servis - jako výhradní zastoupení výrobce poskytujeme kompletní záruční a pozáruční servis včetně uvedení do provozu a nabízíme prodloužené záruky
  • Pravidelné roční prohlídky - splnění legislativní povinnosti provozovatele pečovat o vyhrazené plynové zařízení zajišťuje pravidelná kontrola
  • Monitoring provozu umožňuje komplexní náhled na fungování instalace, podrobně sleduje provozní stavy a odhalí případné potíže

Díky servisním službám ROBUR GAHP

  • Dosáhnete spolehlivého, efektivního, komfortního a bezpečného provozu
  • Optimalizujete provoz na nejvyšší možnou úsporu při zachování tepelného komfortu
  • Získáte non-stop kvalifikovanou pomoc při řešení případných provozních poruch
  • Budete mít veškeré potřebné náhradní díly ihned k dispozici při servisním výjezdu

Vzdálený monitoring provozu a kvalifikovaná servisní podpora se provozovateli plynových čerpadel vždy vyplatí.

Technické parametry

 PARAMETR GAHP GS
VYTÁPĚNÍ
Sezónní energetická účinnost vytápění (Erp) A++
Tepelný výkon (W10W35) kW 45,3
GUE účinnost (W10W35) % 174
Maximální teplota výstupní vody ÚT/TUV °C 65/70
Maximální teplota vratné vody ÚT/TUV °C 55/60
Průtok topné vody l/h 3200
CLAZENÍ
Chladící výkon (W10W35) kW 19,3
Maximální teplota vratné vody °C 45
Minimální teplota výstupní vody °C 3
Průtok vody l/h 2850
ELEKTRICKÉ SPECIFIKACE
Napětí   230 V – 50 Hz
Elektrický příkon nominální 0,41
Stupeň krytí IP 25
INSTALAČNÍ DATA
Provozní hmotnost kg 300
Jmenovitá spotřeba plynu G20 G20  m3/h 2,79
G30 kg/h 2,09
G31 kg/h 2,05
Akustický tlak Lp v 5 metrech (max) dB(A) 44,1

Podrobné technické parametry naleznete v Manuálu pro instalaci, užívání a údržbu.

Technologie: Plynová tepelná čerpadla

Příslušenství

Digitální ovladač DDC -

Digitální ovladač DDC

Základní řízení jednotek v kaskádě je zajištěno pomocí ovladače DDC (direct digital controler), který zajišťuje:

  • kaskádové řízení zdrojů-dle nastavených parametrů a aktuální potřeby na dodávku energie je vždy v provozu jen nezbytně nutný počet jednotek, přičemž jako první jsou vždy využity ty s  nejmenším počtem provozních hodin.
  • zadání provozních parametrů (požadovaná teplota, počet stupňů kaskády, ekvitermní křivka).
  • komunikaci s nadřazeným systémem MaR pomocí protokolu MODBus RTU 2.0.
Interface RB100 a RB200 -

Interface RB100 a RB200

RB 100 a RB 200 je zařízení vyvinuté pro řízení aplikací sestavených z topných/chladicích jednotek Robur a absorpčních tepelných čerpadel Robur ve spolupráci s digitálním ovladačem DDC.

Funkce:

  • zpracování maximálně čtyř požadavků na zdroj vytápění, chlazení a dvou nezávislých požadavků na ohřev TUV (analogové vstupy 0-10 V nebo digitální ON/OFF)
  • regulátor pro ovládání třícestných přepínacích ventilů-typicky pro ohřev TUV nebo sezónní přepínání topení/chlazení pro soustavy s dvoutrubkovým rozvodem
  • interface RB200-umožňuje kombinaci tepelných čerpadel Robur s kotli jiné značky ve společné kaskádě řízené DDC
