Kombinovaná jednotka GITIE AHAY

  • GARANTOVANÁ ÚČINNOST 164 %

  • MAXIMÁLNÍ TEPLOA VODY 80°c

  • PŘÍRODNÍ CHLADIVO S GWP 0

  • DVOUTRUBKOVÉ I ČTYŘTRUBKOVÉ ZAPOJENÍ

  • SABILNÍ VÝKON A VÝSTUPNÍ TEPLOTA

Kompaktní sestava plynového tepelného čerpadla v provedení vzduch/voda a kondenzačního kotle. Technologie je  vhodná pro vytápění a přípravu teplé vody zejména pro bytové domy, administrativní objekty a stavby s multifunkčním využitím. GITIÉ je integrovaná jednotka, která díky systému "Plug n´play" nabízí jednoduché zapojení do tradičního vytápěcího systému.





Nezávazná poptávka

Popis

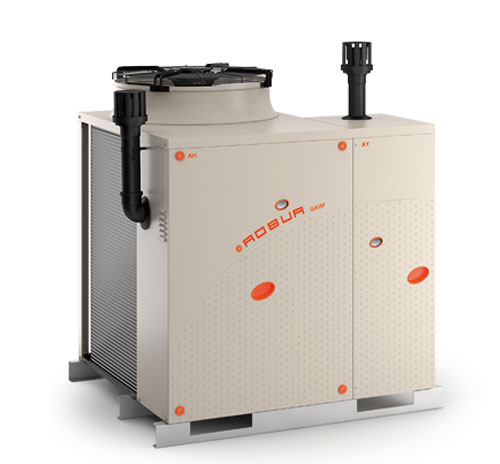

Jednotka GITIE AHAY představuje kombinovaný zdroj plynového tepelného čerpadla s integrovaným kondenzačním kotlem. Jednotka se vyrábí ve dvou výkonových řadách cca 75 a 90 kW. Výkon se mění podle velikosti integrovaného kotle. Ten má výkon 35 nebo 50 kW. Jde o kompaktní jednotku vzduch/voda určenou pouze pro venkovní použití. Jednotky se obvykle instalují pro vytápění středních objektů s tepelnou ztrátou okolo 50 kW. Typicky jsou to školy, průmyslové budovy, penziony, úřady, logistická centra. Díky integrovanému plynovému kotli dokáže jednotka nezávisle na tepelném čerpadle ohřívat vodu až na 88 °C. Lze jí tedy využít tam, kde je potřeba kombinovat vysokoteplotní i nízkoteplotní systém vytápění, např. podlahové vytápění a vzduchotechnické jednotky. Jednotka GITIE AHAY 35 svým výkonem podléhá nařízení o ekodesignu, kdy i s integrovaným kotlem spadá do třídy energetické účinnosti A++. Jde o nejvyšší hodnotu, kterou je možné dosáhnout u plynového vytápění. Lze ji tedy použít všude tam, kde je potřeba silný výkonný zdroj s nejvyšší třídou energetické účinnosti.

Výhody absorpčního plynového tepelného čerpadla GITIE:

  • Garantovaná účinnost 164 % při monovalentním provozu plynového tepelného čerpadla.
  • Maximální teplota 65°C na výstupu z tepelného čerpadla.
  • Maximální teplota 80 °C při použití kondenzačného kotle jakožto doplňkového zdroje.

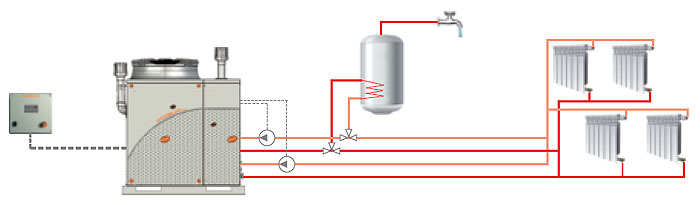

  • Čtyřtrubkové připojení umožňuje současný provoz pro nízkoteplotní a vysokoteplotní aplikaci například pro vytápění a ohřev teplé vody.
  • Stabilní výkon a výstupní teplota typický pro absorbční tepelná čerpadla je ještě vzýrazněn přítomností kondenzačního kotle. To umožňuje snadné napojení jednotky na většinu stávajících topných systému s radiátory bez významnějších stavebních úprav.
  • Přírodní chladivo s GWP 0 je ekologické řešení šetrné k životnímu prostředí, na které se nevztahují pravidelné kontroly těsnosti okruhu.

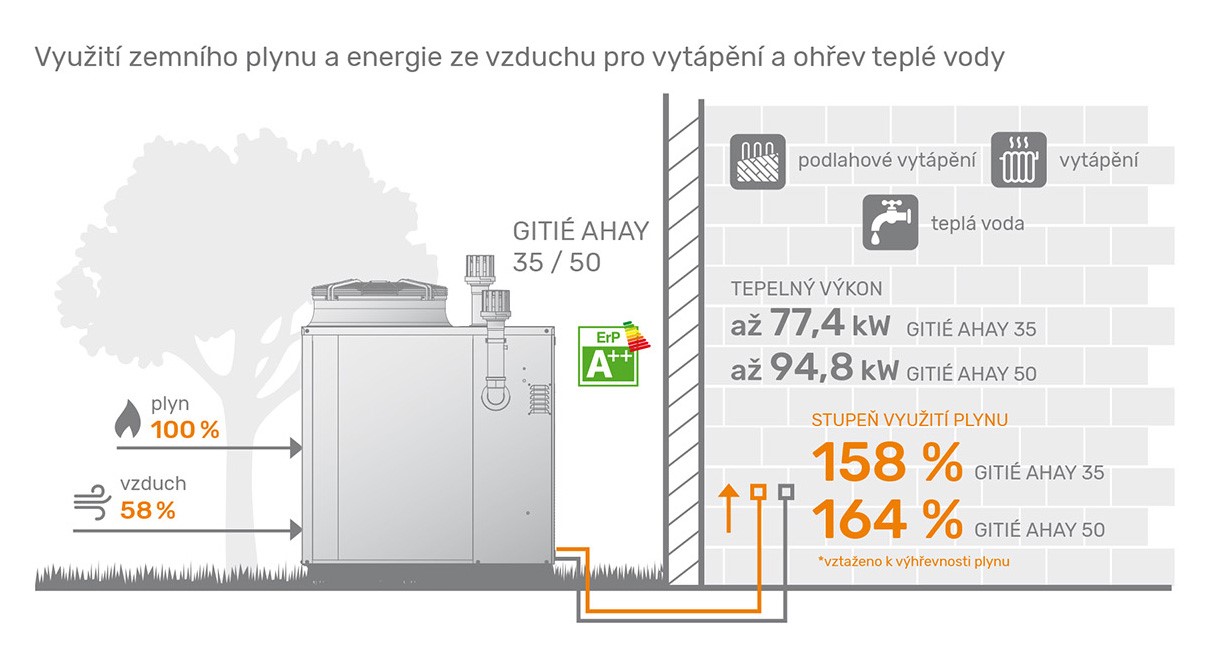

  • GITIE AHAY 2.0

Jak funguje tepelné čerpadlo?

Služby a základní ceny



CENY TEPELNÝCH ČERPADEL ROBUR GAHP: Vzhledem k individuálnímu řešení různých požadavků, které technologie GAHP nabízí, doporučujeme ceny  tepelných čerpadel nebo jejich sestav konzultovat s odborným pracovníkem naší firmy.

Komplexní servisní služby ROBUR pro plynová absorpční čerpadla

Vzdálený monitoring provozu a kvalifikovaná servisní podpora se provozovateli plynových čerpadel vždy vyplatí.

Servisní služby pro tepelná čerpadla ROBUR GAHP

  • Pravidelné roční prohlídky
    • splnění legislativní povinnosti provozovatele pečovat o odběrné místo, pravidelná kontrola bezpečnostních a kontrolních prvků
  • Monitoring provozu
    • dálkový monitoring provozu umožňuje komplexní náhled na fungování instalace, podrobně sleduje provozní stavy jednotlivých zdrojů a odhalí případné potíže na instalaci

Díky servisním službám ROBUR GAHP

  • Dosáhnete spolehlivého, efektivního, komfortního a bezpečného provozu
  • Optimalizujete provoz zdroje/zdrojů na nejvyšší možnou úsporu při zachování tepelného komfortu ve vytápění objektu
  • Získáte non-stop kvalifikovanou pomoc při řešení případných provozních poruch
  • Budete mít veškeré potřebné náhradní díly ihned k dispozici při servisním výjezdu

více informací o službách ROBUR GAHP



Technické parametry



  GITIÉ AHAY35 GITIÉ AHAY50
REŽIM TOPENÍ
Sezónní energetická účinnost vytápění (Erp) instalace střední teplota A++ – –
Tepelný výkon (A7W35) kW 77,4 94,8
Účinnost GUE (A7W35) % 131 126
Tepelný výkon (A7W50) kW 74,7 91,8
Účinnost GUE (A7W50) % 126 122
Výkon kondenzačního kotle (operační bod 80/60 °C) kW 33,4 49,2
Účinnost kondenzačního kotle (operační bod 50/30 °C) % 106,4 106,8
Maximální teplota výstupní vody ÚT / TUV °C 65/80 65/80
Maximální teplota vratné vody (zpátečky) pro ÚT / TUV °C 55/70 55/70
Teplota okolního vzduchu (suchá) maximum °C 45 45
minimum °C -15 -15
ELEKTRICKÉ SPECIFIKACE
Napětí 230 V – 50 Hz
Nominální elektrický příkon silent verze se sníženou rychlostí otáček ventilátoru max./min. kW 1,12/0,85 1,15/0,88
Stupeň krytí IP - X5D X5D
INSTALAČNÍ DATA
Provozní hmotnost silent verze se sníženou hlučností kg 487 500
Maximální tepelný příkon kW 59,2 75,2
Maximální spotřeba plynu zemní plyn G20  m3/h 6,32 8,01
G30 kg/h 4,71 5,97
G31 kg/h 4,64 5,88
Akustický tlak Lp v 5 metrech silent verze se sníženou rychlostí otáček při max. rychlosti dB(A) 52,0 52,0
silent verze se sníženou rychlostí otáček při min. rychlosti dB(A) 49,0 49,0
Dimenze vstup/výstup vody (4 trubková verze) “ F 11⁄4 11⁄4
vstup/výstup vody (2 trubková verze) “ F 11⁄4 11⁄4
přípojky vody “ M 3⁄4 3⁄4
odvodu spalin tepelného čerpadla mm 80 80
odvodu spalin kondenzačního kotle mm 80 80
Technologie: Hybridní sestavy

Příslušenství

Digitální ovladač DDC -

Digitální ovladač DDC

Základní řízení jednotek v kaskádě je zajištěno pomocí ovladače DDC (direct digital controler), který zajišťuje:

  • kaskádové řízení zdrojů-dle nastavených parametrů a aktuální potřeby na dodávku energie je vždy v provozu jen nezbytně nutný počet jednotek, přičemž jako první jsou vždy využity ty s  nejmenším počtem provozních hodin.
  • zadání provozních parametrů (požadovaná teplota, počet stupňů kaskády, ekvitermní křivka).
  • komunikaci s nadřazeným systémem MaR pomocí protokolu MODBus RTU 2.0.
Interface RB100 a RB200 -

Interface RB100 a RB200

RB 100 a RB 200 je zařízení vyvinuté pro řízení aplikací sestavených z topných/chladicích jednotek Robur a absorpčních tepelných čerpadel Robur ve spolupráci s digitálním ovladačem DDC.

Funkce:

  • zpracování maximálně čtyř požadavků na zdroj vytápění, chlazení a dvou nezávislých požadavků na ohřev TUV (analogové vstupy 0-10 V nebo digitální ON/OFF)
  • regulátor pro ovládání třícestných přepínacích ventilů-typicky pro ohřev TUV nebo sezónní přepínání topení/chlazení pro soustavy s dvoutrubkovým rozvodem
  • interface RB200-umožňuje kombinaci tepelných čerpadel Robur s kotli jiné značky ve společné kaskádě řízené DDC
