Kombinované sestavy zdrojů na plyn Link GAHP

Variabilní řešení různých požadavků a kaskády GAHP A, AR, ACF a kondenzačního kotle. Technologie vhodná i jako střešní instalace, určená pro vytápění a přípravu teplé vody zejména pro bytové domy, administrativní objekty a stavby s multifunkčním využitím. Díky systému „Plug & play“ nabízí jednoduché zapojení do tradičního vytápěcího systému s možností ohřevu nebo předehřevu teplé vody. U sestavy tepelných čerpadel ve verzi AR i s využitím chlazení.

Jak funguje tepelné čerpadlo?

Výhody

• venkovní umístění sestavy tepelných čerpadel (nejlépe na střechu objektu) na společné základně – snadná a rychlá manipulace
• mezi jednotlivými moduly tepelně izolované rozvody vody, plynu a odvod kondenzátu (s ochranou před zamrznutím)

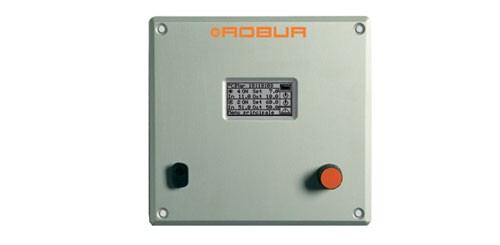

• propojení elektrického napájení a regulace včetně rozvaděče
• nezávislá oběhová čerpadla (primární) u všech jednotek
• úspora místa – v technické místnosti bude umístěn pouze akumulační zásobník a zásobník TUV
• úspora nákladů na stavební provedení a bezpečnostní vybavení kotelny

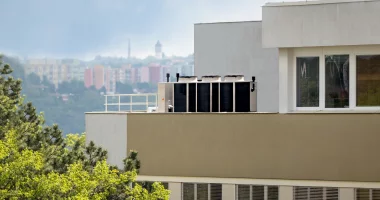

• při umístění sestavy tepelných čerpadel na střeše odpadají náklady na zbudování komínů

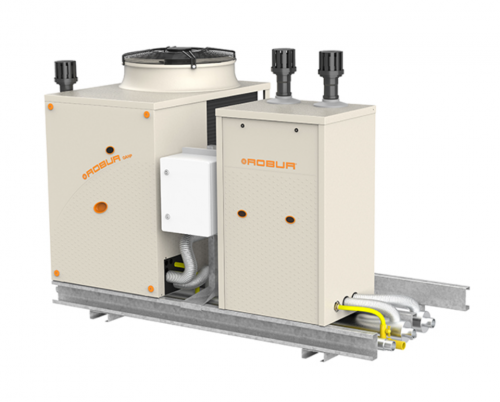

• použití sestavy plynového tepelného čerpadla s kondenzačním kotlem ROBUR umožňuje rovněž zajistit zásobníkový ohřev TUV v několika odlišných variantách.
• při potřebě maximálního výkonu do topení dochází ke spojení tepelného čerpadla a kotle do vytápěcí soustavy
• při snížení teploty v topné soustavě je ohřev vody (oddělený ventily) realizován kotlem a čerpadlo běží s nižší výstupní teplotou a vyšší účinností

Pouze pro vytápění (včetně případného ohřevu TUV)

Při návrhu kombinace plynových tepelných čerpadel je třeba vzít do úvahy, že plynová tepelná čerpadla vzduch/voda fungují i při extrémně nízkých venkovních teplotách. Za situace, že je venku -20 °C, dosahuje čerpadlo účinnosti na úrovni kondenzačního plynového kotle. A proto jsou tepelná čerpadla vhodná pro celosezónní provoz bez potřeby záložních systémů.

Avšak celý vypočtený výkon zdroje nenavrhujeme instalovat výlučně s použitím plynových tepelných čerpadel. Potřeba vytápění je v průběhu zimy různá a i v nejchladnějším měsíci (leden) se průměrné využití zdroje obvykle pohybuje kolem 60–65 %. Zvýšenou potřebu výkonu tedy pokryje kondenzační kotel.

Z výše uvedeného vyplývá, že pro efektivní využití prostředků je nejlepší poměr asi 50–70 % výkonu v plynových TČ a zbývajících 30–50 % v kondenzačních plynových kotlích. Výkon kotlů tak doplňuje (nikoliv nahrazuje jako u elektrických TČ vzduch/voda) výkon plynových TČ při špičkách spotřeby. Jejich celková doba běhu za rok je však tak krátká, že nedochází k žádnému zásadnímu ovlivnění celkové účinnosti sestavy tepelných čerpadel při významné úspoře investice.

Pro vytápění/klimatizaci (včetně případného ohřevu TUV)

Existuje celá řada kombinací s využitím jednotlivých zdrojů z řady Robur PRO (tepelná čerpadla i reverzní, klimatizační jednotky i s rekuperací tepla, kondenzační kotle), které dovedou přesně pokrýt konkrétní potřeby. Kontaktujte nás a v rámci konzultace a návrhu společně najdeme odpovídající řešení.

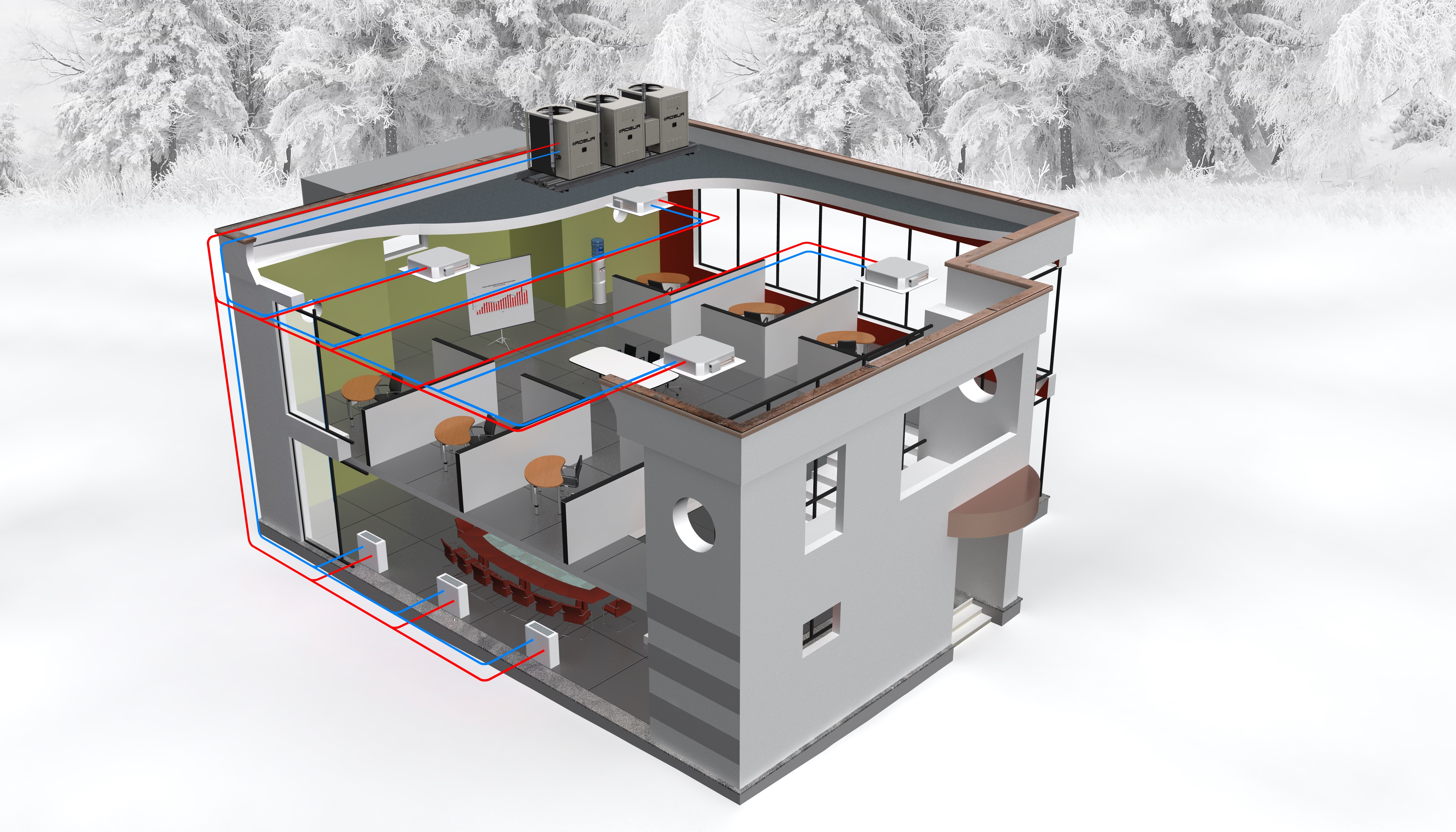

Typické aplikace kombinované sestavy zdrojů na plyn Link GAHP

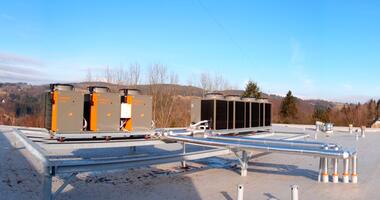

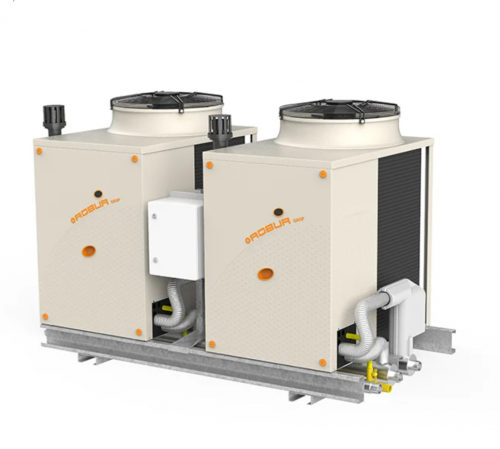

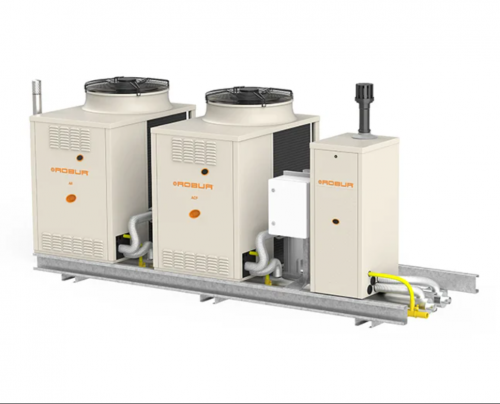

Pro vytápění středních a velkých objektů se vytváří kaskády zdrojů na prefabrikovaném rámu. Tam je možné kombinovat jednotky výkonové řady 40 kW, ale i kondenzační kotle. Tím lze nejen významně zvýšit výkon při nižších investičních nákladech, ale také mít k dispozici zdroj pro aplikaci, kde by plynové tepelné čerpadlo nepracovalo efektivně. Sestavu tak lze konfigurovat i ve více trubkovém provedení. V praxi se nejčastěji používá dvou trubkové provedení pro vytápění, nebo čtyř trubkové provedení pro vytápění a ohřev teplé vody.

U velkých objektů je možné kombinovat i několik sestav. Prefabrikovaná sestava má tu výhodu, že snižuje objem odborných prací přímo na stavbě. Zdroje jsou již z výroby osazené na rámu a mají zapojenou hydrauliku, plyn i elektřinu. Zdroje jsou osazeny systémovými komíny a mají svedený odvod kondenzátu do společného potrubí. Toto řešení také snižuje náklady na technické a bezpečnostní vybavení kotelny, které odpadají umístěním části technologie na střechu budovy. Výkon jedné sestavy lze konfigurovat od 80 do 380 kW. Sestavy pak lze skládat opět do kaskády. V praxi se můžeme setkat i s kaskádou 2–3 linků. V takovém případě lze pokrýt tepelnou ztrátu až 1 MW.
