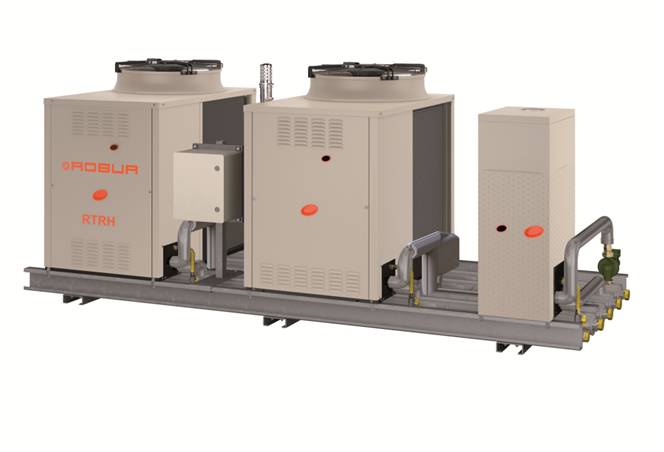

Sestavy tepelných čerpadel GAHP‑link

  • venkovní umístění v podobě například střešní instalace

  • sestava funguje jako „plug in“ systém s jednoduchou integrací i instalací

  • možnosti kombinace různých zdrojů do sestavy podle konkrétních požadavků

  • tepelně izolované rozvody mezi jednotlivými moduly

  • úsporné řešení – není nutné budovat komíny ani kotelnu

Modulární sestava kombinující různé druhy zdrojů vytápění/chlazení pro celosezónní využití (vytápění, klimatizace i ohřev TUV - teplé užitkové vody). Sestavy tepelných čerpadel mají několik předností, které z nich činí vhodné řešení pro bytové domy či administrativní a firemní budovy.

Energetická třída: A++

Popis

Variabilní řešení různých požadavků a kaskády GAHP A, AR, ACF a kondenzačního kotle. Technologie vhodná i jako střešní instalace, určená pro vytápění a přípravu teplé vody zejména pro bytové domy, administrativní objekty a stavby s multifunkčním využitím. Díky systému „Plug & play“ nabízí jednoduché zapojení do tradičního vytápěcího systému s možností ohřevu nebo předehřevu teplé vody. U sestavy tepelných čerpadel ve verzi AR i s využitím chlazení.

DATA | /zasobnik_obrazku_produkty/gahp_link | RTAR_uffici_sat.jpg



Výhody

  • venkovní umístění sestavy tepelných čerpadel (nejlépe na střechu objektu) na společné základně – snadná a rychlá manipulace
  • mezi jednotlivými moduly tepelně izolované rozvody vody, plynu a odvod kondenzátu (s ochranou před zamrznutím)
  • propojení elektrického napájení a regulace včetně rozvaděče
  • nezávislá oběhová čerpadla (primární) u všech jednotek
  • úspora místa – v technické místnosti bude umístěn pouze akumulační zásobník a zásobník TUV
  • úspora nákladů na stavební provedení a bezpečnostní vybavení kotelny
  • při umístění sestavy tepelných čerpadel na střeše odpadají náklady na zbudování komínů
  • použití sestavy plynového tepelného čerpadla s kondenzačním kotlem ROBUR umožňuje rovněž zajistit zásobníkový ohřev TUV v několika odlišných variantách.
    • při potřebě maximálního výkonu do topení dochází ke spojení tepelného čerpadla a kotle do vytápěcí soustavy
    • při snížení teploty v topné soustavě je ohřev vody (oddělený ventily) realizován kotlem a čerpadlo běží s nižší výstupní teplotou a vyšší účinností

Pouze pro vytápění (včetně případného ohřevu TUV)

Při návrhu kombinace plynových tepelných čerpadel je třeba vzít do úvahy, že plynová tepelná čerpadla vzduch/voda fungují i při extrémně nízkých venkovních teplotách. Za situace, že je venku -20 °C, dosahuje čerpadlo účinnosti na úrovni kondenzačního plynového kotle. A proto jsou tepelná čerpadla vhodná pro celosezónní provoz bez potřeby záložních systémů.

Avšak celý vypočtený výkon zdroje nenavrhujeme instalovat výlučně s použitím plynových tepelných čerpadel. Potřeba vytápění je v průběhu zimy různá a i v nejchladnějším měsíci (leden) se průměrné využití zdroje obvykle pohybuje kolem 60–65 %. Zvýšenou potřebu výkonu tedy pokryje kondenzační kotel.

Z výše uvedeného vyplývá, že pro efektivní využití prostředků je nejlepší poměr asi 50–70 % výkonu v plynových TČ a zbývajících 30–50 % v kondenzačních plynových kotlích. Výkon kotlů tak doplňuje (nikoliv nahrazuje jako u elektrických TČ vzduch/voda) výkon plynových TČ při špičkách spotřeby. Jejich celková doba běhu za rok je však tak krátká, že nedochází k žádnému zásadnímu ovlivnění celkové účinnosti sestavy tepelných čerpadel při významné úspoře investice.

Pro vytápění/klimatizaci (včetně případného ohřevu TUV)

Existuje celá řada kombinací s využitím jednotlivých zdrojů z řady Robur PRO (tepelná čerpadla i reverzní, klimatizační jednotky i s rekuperací tepla, kondenzační kotle), které dovedou přesně pokrýt konkrétní potřeby. Kontaktujte nás a v rámci konzultace a návrhu společně najdeme odpovídající řešení.

Služby a základní ceny

Ceny sestavy tepelných čerpadel ROBUR GAHP

Technologie GAHP nabízí rozsáhlé množství variant, které jsou obvykle navrhovány pro konkrétní prostory a požadavky, a proto nelze uvést jejich relevantní cenový přehled. Co se týče cen jednotlivých sestav či samostatných tepelných čerpadel, doporučujeme je konzultovat s odborným pracovníkem naší firmy. Dostanete tak nejen přehled o cenách, ale i odpovídající řešení.

Komplexní servisní služby ROBUR pro plynová absorpční čerpadla

Pro správné fungování sestavy tepelných čerpadel se vyplatí mít je pod nepřetržitým dohledem. Naše firma poskytuje kvalifikovanou servisní podporu plynových tepelných čerpadel, kterou určitě uvítá každý provozovatel těchto zařízení.

Servisní služby pro tepelná čerpadla ROBUR GAHP

  • Pravidelné roční prohlídky – splnění legislativní povinnosti provozovatele pečovat o odběrné místo, pravidelná kontrola bezpečnostních a kontrolních prvků
  • Monitoring provozu – dálkový dohled provozu umožňuje získat komplexní informace o fungování instalace, podrobně sleduje provozní stavy jednotlivých zdrojů a odhalí případné potíže na dané sestavě
  • Trvalý dohled – nepřetržitě dálkově sledujeme provoz tepelného čerpadla či celé sestavy včetně chybových hlášení jednotlivých zdrojů, případné potíže identifikujeme a obratem zajistíme řešení

Díky servisním službám ROBUR GAHP

  • Dosáhnete spolehlivého, efektivního, komfortního a bezpečného provozu
  • Optimalizace provozu zdroje/zdrojů při nejvyšší možné úspoře a zachování tepelného komfortu ve vytápěném objektu
  • Získáte non-stop kvalifikovanou pomoc při řešení případných provozních poruch
  • Veškeré potřebné náhradní díly budou k dispozici při prvním servisním výjezdu


více informací o službách ROBUR GAHP







Technické parametry

Více technických parametrů ohledně sestavy tepelných čerpadel naleznete v sekci DOKUMENTACE.

Technologie: Sestavy plynových absorpčních tepelných čerpadel

Příslušenství

Antivibrační podložky pro řadu GAHP

Antivibrační podložky pro řadu GAHP

Antivibrační podložky se  instalují na nosnou základnu samostatných tepelných čerpadel i čerpadel v linku, čímž je eliminováno přenášení vibrací.

Digitální ovladač DDC -

Digitální ovladač DDC

Základní řízení jednotek v kaskádě je zajištěno pomocí ovladače DDC (direct digital controler), který zajišťuje:

  • kaskádové řízení zdrojů-dle nastavených parametrů a aktuální potřeby na dodávku energie je vždy v provozu jen nezbytně nutný počet jednotek, přičemž jako první jsou vždy využity ty s  nejmenším počtem provozních hodin.
  • zadání provozních parametrů (požadovaná teplota, počet stupňů kaskády, ekvitermní křivka).
  • komunikaci s nadřazeným systémem MaR pomocí protokolu MODBus RTU 2.0.
Interface RB100 a RB200 -

Interface RB100 a RB200

RB 100 a RB 200 je zařízení vyvinuté pro řízení aplikací sestavených z topných/chladicích jednotek Robur a absorpčních tepelných čerpadel Robur ve spolupráci s digitálním ovladačem DDC.

Funkce:

  • zpracování maximálně čtyř požadavků na zdroj vytápění, chlazení a dvou nezávislých požadavků na ohřev TUV (analogové vstupy 0-10 V nebo digitální ON/OFF)
  • regulátor pro ovládání třícestných přepínacích ventilů-typicky pro ohřev TUV nebo sezónní přepínání topení/chlazení pro soustavy s dvoutrubkovým rozvodem
  • interface RB200-umožňuje kombinaci tepelných čerpadel Robur s kotli jiné značky ve společné kaskádě řízené DDC
Komunikační kabel CAN - BUS -

Komunikační kabel CAN - BUS

Komunikační kabel CAN-BUS slouží k propojení tepelného čerpadla nebo celé sestavy teplených čerpadel s digitálním ovladačem DDC.

Komunikátor GPRS -

Komunikátor GPRS

GPRS komunikátor je rozšiřující modul pro vzdálené monitorování provozních dat a chybových hlášení z DDC a následnou optimalizaci zdrojů v konkrétním provozu.

Zajišťuje:

  • kontinuální zaznamenávání provozních dat a chybových hlášení,
  • monitoring a dohled zařízení Robur,
  • vzdálenou optimalizaci provozu-nastavení ekvitermních křivek, nastavení časovačů, konstant pro řízení kaskády i spouštění bivalentního zdroje.
Teplotní čidlo  -

Teplotní čidlo

Teplotní čidlo NTC 10 kΩ slouží k měření teploty topné vody pro řídicí jednotku nebo ovladač Siemens.

Venkovní čidlo  -

Venkovní čidlo

Venkovní čidlo určené k ekvitermnímu řízení jednotky K18. Čidlo je buď připojeno k jednotce K18 nebo k ovladači.
